利达JB-QG-LD188EL联动型火灾报警控制器安装功能与参数介绍
时间:2023-06-04 12:28 点击次数:

一、利达JB-QG-LD188EL火灾报警控制器(联动型)产品介绍

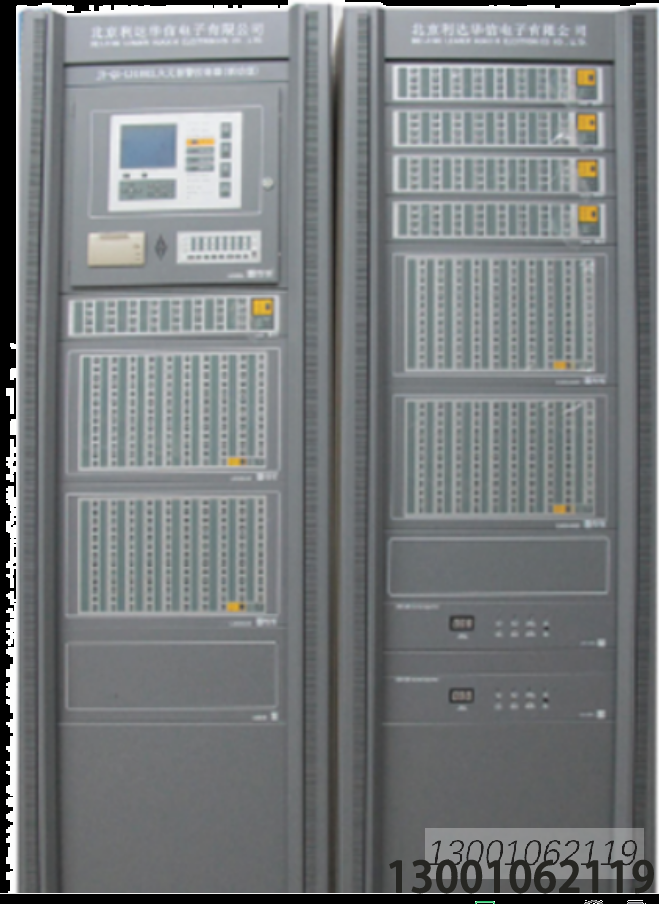

                                                                   image.png利达JB-QG-LD188EL火灾报警控制器(联动型)是利达公司为满足消防市场的需求而研制的新一代集中区域式火灾报警控制器。采用模块化设计,使用嵌入式实时操作系统,具有可靠、高效和良好的可扩展性的特点。该机型可以单独使用,也可以联网构成一个多机网络系统使用。配合我公司的全系列探测器、模块、手报及其他相关设备,可广泛应用于中大型项目。

经过公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依照GB4717-2005《火灾报警控制器》、GB16806-2006《消防联动控制系统》、《强制性认证实施规则》、《强制性产品认证实施细则》检验和审核,符合认证要求,取得消防产品3C认证。
二、利达JB-QG-LD188EL火灾报警控制器(联动型)功能特性

1、集中区域兼容型控制器,单机容量:20回路、最大总线地址5120(回路设备地址,不包括盘类的设备地址)、1路专用声光报警输出,多线直控输出点168个,总线输出点512个。利达消防

2、系统容量:64台控制器、最大130,000地址。

3、采用320*240单色液晶,显示本机及联网机状态,各按键操作方便快捷。

4、支持中/英文显示,语言环境的切换采用更换语言脚本的技术,可以灵活、便捷实现中/英文显示。

5、支持探测区和警报区的设置和操作,探测区由探测器、手报等输入设备组成,警报区由声光警报器等输出设备组成。

6、可通过CAN总线方式与E/EN系列火灾报警控制器联网。

7、联网通讯采用多重优先级的网络技术,可靠性、实时性强。节点机之间可采用光纤和线缆两种物理连接方式。可通过配接LD188EL联网卡(RS485通讯)或配接LD188EL光纤接口卡(光纤通讯)实现环形联网。

8、可使用专用软件完成控制器的配置工作,提供以太网、串口、SD卡等多种配置数据库上传下载方式。

9、具有黑匣子功能,可记录9类事件的历史记录信息。火警、故障、启动1024条,监管、屏蔽、延时、预警、气体、操作等信息各256条。

10、具有用户权限等级控制。共3个用户操作等级。

11、具有1路公共火警无源接点输出,1路故障无源接点输出。

12、具备监管报警功能。

13、具有回路保护、电源短路保护功能。
三、利达JB-QG-LD188EL火灾报警控制器(联动型)技术参数
型号     JB-QG-LD188EL
主电源电压     AC 220V(187V ~ 242V) 50Hz
回路输出电压     DC 14V ~ 24V
联动输出参数     DC 26V/10A ~ 25A
最大总线设备地址数     5120(回路设备地址,不包括盘类的设备地址)
最大多线输出点     168
最大总线输出点     512
最大回路输出电流     200mA
系统容量     130,000
系统最大节点     64
探测区     999
报警区     999
工作环境温度     0℃~ 45℃
工作环境相对湿度     ≤ 95%〔(40±2)℃,无凝露〕
备用电池规格     12V/38Ah
最大外形尺寸     长610mm×宽480mm×高1800mm
