利达消防主机维修-利达消防主机主板芯片维修
时间:2023-07-07 17:13 点击次数:


一、利达消防主机查板方法:

1.观察法:有无烧糊、烧断、起泡、板面断线、插口锈蚀进水等。

2.表测法:+5V、GND电阻是否是太小(在50欧姆以下)。

3.通电检查:对明确已坏板,可略调高电压0.5-1V,开机后用手搓板上的IC,让有问题的芯片发热,从而感知出来。

4.逻辑笔检查:对重点怀疑的IC输入、输出、控制极各端检查信号有无、强弱。

5.辨别各大工作区:大部分板都有区域上的明确分工,如:控制区(CPU)、时钟区(晶振)(分频)、背景画面区、动作区(人物、飞机)、声音产生合成区等。这对电脑版的深入维修十分重要。WWW.ZMJAXF.COM

二、排错方法:

1.将怀疑的芯片,根据手册的指示,首先检查输入、输出端是否有信号(波型),如有入无出,再查IC的控制信号(时钟)等的有无,如有则此IC坏的可能性极大,无控制信号,追查到它的前一极,直到找到损坏的IC为止。

2.找到的暂时不要从极上取下可选用同一型号。或程序内容相同的IC背在上面,开机观察是否好转,以确认该IC是否损坏。

3.用切线、借跳线法寻找短路线:发现有的信线和地线、+5V或其它多个IC不应相连的脚短路,可切断该线再测量,判断是IC问题还是板面走线问题,或从其它IC上借用信号焊接到波型不对的IC上看现象画面是否变好,判断该IC的好坏。

4.对照法:找一块相同内容的好电脑版对照测量相应IC的引脚波型和其数来确认的IC是否损坏。

5.用微机万用编程器(ALL-03/07)(EXPRO-80/100等)中的ICTEST软件测试IC。

引起主板故障的主要原因WWW.GSTXF.COM

1.人为故障:带电插拨I/O卡,以及在装板卡及插头时用力不当造成对接口、芯片等的损害

2.环境不良:静电常造成主板上芯片(特别是CMOS芯片)被击穿。另外,主板遇到电源损坏或电网电压瞬间产生的尖 峰脉冲时,往往会损坏系统板供电插头附近的芯片。如果主板上布满了灰尘,也会造成信号短路等。 3.器件质量问题:由于芯片和其它器件质量不良导致的损坏。 首先要提醒注意的是,灰尘是主板最大的敌人之一。

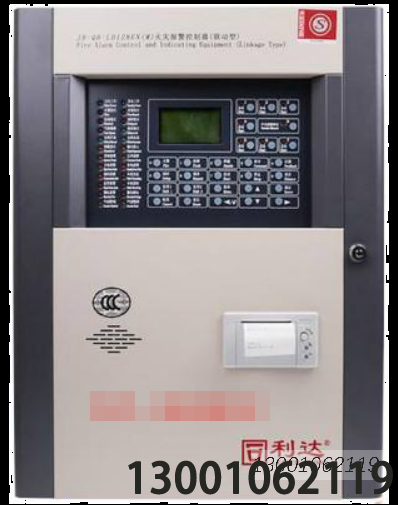

利达LD128EII主机常见故障及排除



故障现象原因分析排除方法上电后指示灯一直闪烁,不能进入正常检测状态多功能板与主板通讯不上,没接到相关命令

1. 检查多功能板与主板间CAN总线通讯端子是否接触良好。 WWW.GSTHWXF.COM

2. 多功能板拨码开关所表示的地址是否与联动控制盘地址的首址设置相同现场安装的设备不回号主机无法接受到探测信息

1). 检查驱动板探测线和CAN总线是否接触良好。

2). 检查驱动板上POWER指示灯是否长亮,DOG指示灯是否闪亮。

3. 检查各回路电压是否在DC15V~20V范围内。

4. 指示灯TC0、TC1、TC2、TC3对应的回路若接入总线设备,则会闪亮 。与 LD9201EN/LD9202EN配接的8路多线制联动控制输出盘报故障没有接联动控制设 备时,应加一检测电阻防止该回路报故障

1). 检查8路继电器输出板所接的端子有无松动、接触不良等现象。

2). 检查8路继电器输出板上相应回路的指示灯是否点亮。

3). 检查没有接联动控制设备的各回路是否加封5.1K电阻。无法写入键值联动控制盘无法与主机通讯

A. 检查联动盘所接的端子有无松动、接触不良等现

B. 检查联动控制盘上的拨码开关地址是否在主机所设置联动盘地址的范围内

C. 联动控制盘所设置地址有无与其它联动盘重号现象开机时控制器无反应 检测控制器的220V电源线是否正确接入,并用万用表量相应的 5V、24V电压是否正常总线设备报故障 用万用表量总线电压是否正常,正常范围在:DC13V~19V之间,也可以采取总线对调的方法来判断是外线引起的还是由驱动板引起的控制器报驱动板故障 首先要确定是一块驱动板报故障还是所有驱动板报故障。如果是一块驱动板报故障,先检查连接的导线是否有误,如导线连接无错误、无断路、短路现象,再检查驱动板的拔码所设定的地址与控制器设定的地址是否一致。控制器报主电故障,备电故障 首先要确定主备电信号检测的连接线是否有误。如导线连接无错误,用万用表测量联动电源主备电信号检测的输出线九孔D形插头的1、3两根线。1是主电检测线、3是备电检测线。有5V电压时控制器认为是正常,无5V电压时控制器认为是故障。触摸屏在触点校准时不能正常校准 首先检查触摸屏与主板的连接线是否错误,如连接线无错误,再检查液晶屏蔽罩是否装配过紧,如液晶屏蔽罩装配过紧会导致触摸屏一直处于点击的状态。






利达消防报警系统故障分析的报告



xx四期的消防报警系统设施由两套消防报警系统组成:一套是北京利达消防主机,它主要监控xx11#楼,另一套是大连欣洋消防主机,它主要监控华富园和华顺园及会所、车库。它们主要存在的问题如下:

1、大连欣洋消防主机基本能正常运行,外部的300多个报警设备点有90%性能正常,但整个报警系统由于外部线路的原因而处于瘫痪状态。外部线路地埋暗敷 设在弱电线井内,由于弱电线井长年累月有大量的积水,消防控制导线一直浸泡于其中,再加上老鼠等一些小动物从沙井盖进入弱电线井,咬坏控制导线的绝缘外表 层,这样使消防控制导线的绝缘程度大大降低。消防控制导线的接地、短路、断路是导致此套系统瘫痪的根本原因。建议地埋暗敷设的消防控制导线使用屏蔽电缆为 好。

2、北京利达消防主机工作不正常,液晶显示屏不显示,主机开关电源、主板损坏,还有很多外部设备如:烟感、模块损坏。外部消防控制线路基本正常。此套系统瘫痪的原因是主机损坏、工作性能不稳定所致。





二、利达消防系统故障分析

利达消防报警系统设施主机是辽宁营口赛福德产品,此套系统比较庞大复杂,共计8个控制回路,1000多个报警设备控制点,(来自:www.gsthwxf.com)监管利达所有的标准层、会所和地下车库。它存在的问题如下:

自施工单位施工完成和消防大队验收合格交付使用,整个是消防系统正常运行了约两个月时间。在一次雷击后,整个系统就处于瘫痪状态。(当时雷击的还有利达的 电视监控系统和门禁系统)主机的供应商和施工单位也做了不少的工作和努力,多次的检查和维修了主机,但都结果不尽人意。每次主机供应商的维修工程师维修好 走后没几天,消防主机就又瘫痪,此类情形反复有好几次。主机的主板、回路板、程序板被修改的面目全非,已经难以恢复,操作面板的面膜按键也严重损坏,开关 电源也不能正常工作。再者外部的报警设备如:烟感、温感、模块也有许多损坏的情况,外部的消防控制线路问题不是很大,但也有部分需要维修和更换。

其主要原因是整个弱电系统的防雷和接地措施失当,导致雷击损坏。

三、维修方案建议

1、xx大连欣洋报警系统更换控制线路和损坏的外部设备,控制导线选用优质屏蔽的电缆,由专业的消防队伍施工,然后由专业的消防工程师重新调试系统,使整个系统正常运行。

2、xx北京利达报警系统请专业的厂家维修,更换损坏的外部设备:烟感和模块,由专业的消防人员施工,然后由专业的消防工程师重新调试系统,使整个系统正常运行。

3、利达营口赛福德报警系统个人认为更换主机为佳,重新修复的价格可能也不扉。与供应的厂家签定售后服务的合同,确保售后服务的及时和保证。由专业的消防人员施工,更换损坏的外部设备、修复损坏的外部线路,然后由专业的消防工程师重新调试系统,使整个系统正常运行。

四、维修方式
