浅谈一下海湾消防，利达，西子门，青鸟消防，三江，松江，山鹰等消防主机的几种布线方式。因为海湾，利达，西子门，青鸟，三江，松江，山鹰等消防主机都有CANBUS接口，所以一般消防主机都是按照CANBUS的协议来布线的。

现在来讲一下CANBUS协议。

控制器局域网CAN（Controller Area Network），是国际上应用--广泛的现场总线之一，--初是由德国Bosch公司设计的，为解决现代汽车中众多控制单元、测试仪器之间的实时数据交换而开发一种串行通信协议。CAN网络的拓扑结构主要有线形拓扑、星形拓扑、树形拓扑和环形拓扑等。

树形拓扑和环形拓扑下一次再浅谈

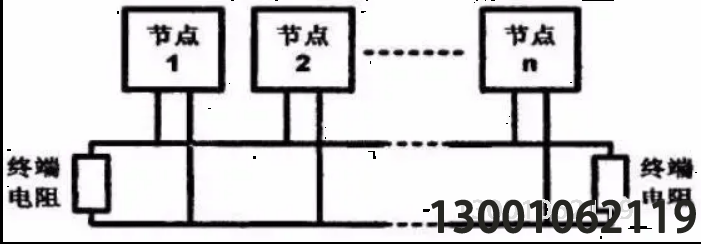

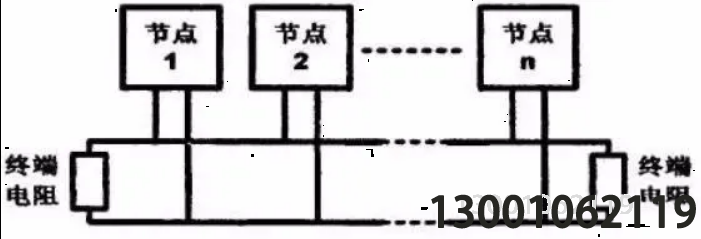

一.CAN网络的拓扑结构之线形拓扑

　　如果把CAN的各个节点换成消防主机，如下图所示：

　　如果消防主机按照线性结构布线，且距离都在5KM之内，可以按照线性结构布线。

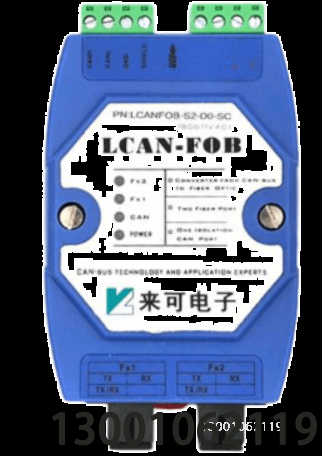

　　但如果消防主机和主机之间离得比较远，且想走光纤的布线方式，可以参照如下布线方式，增加来可的总线型CAN光端机，如下图。

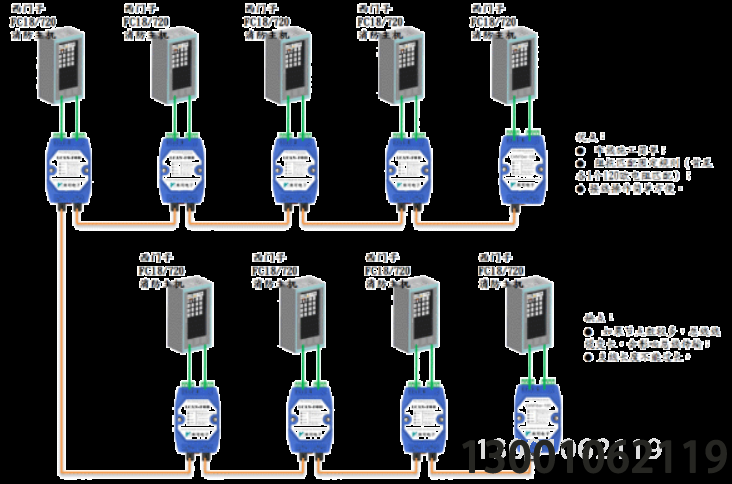

　　线性CAN光端机和海湾，利达，西子门，青鸟，三江，松江，山鹰等消防主机布线图如下：

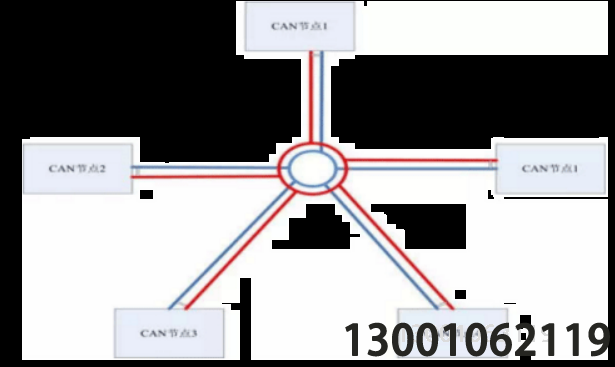

二.CAN网络的拓扑结构之星型拓扑

　　星型拓扑特点是每个节点通过中央设备连到一起。优点是容易扩展，缺点是一旦中央设备出故障会导致总线集体故障，而且分支线长不同，阻抗匹配复杂，可能需通过一些中继器或集线器进行扩展。

　　如果把CAN的各个节点改成消防主机，如下图所示：

　　但如果消防主机和主机之间离得比较远，如万科小区那种楼宇，可以考虑加点对点式光纤，

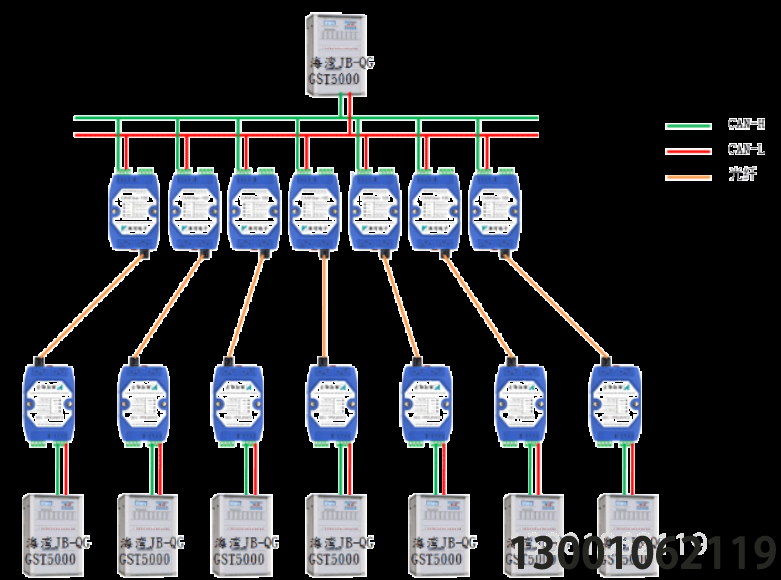

　　星形CAN光端机和海湾，利达，西子门，青鸟，三江，松江，山鹰等消防主机布线图如下：

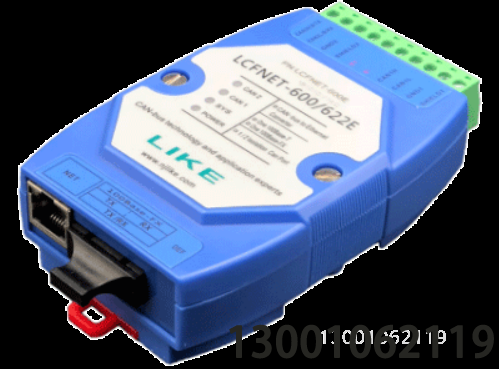

　　如果中央设备单元（消防主机和消防主机离得比较远，比如海上风电场项目，主机和主机之间离得比较远，就要选要光纤以太网光端机。如下图所示

　　星形CAN光端机和海湾，利达，西子门，青鸟，三江，松江，山鹰等消防主机布线图不变。

​
