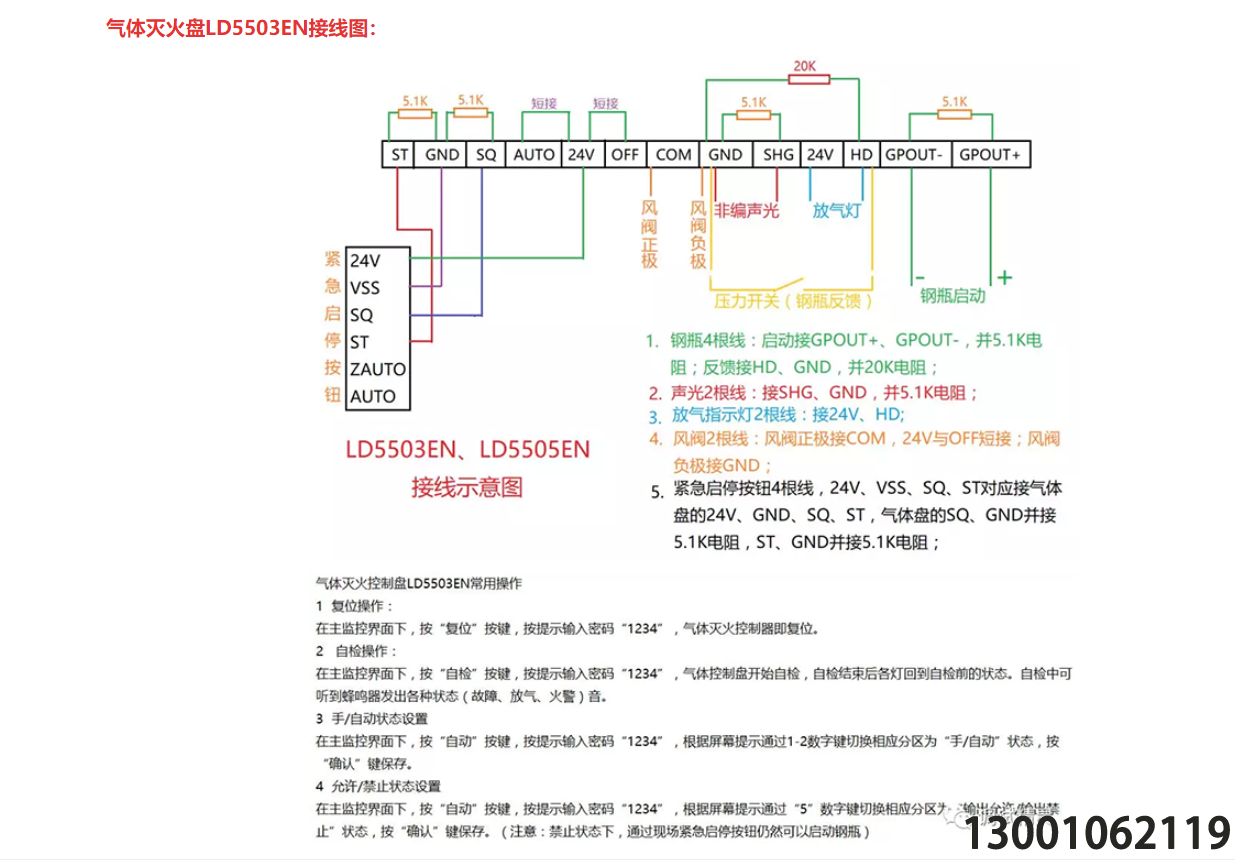

北京利达气体灭火盘LD5503EN接线图
1.钢瓶4根线:启动接GPOUT +、GPOUT -,并5.1K电阻;反馈接HD、GND,并20K电阻;
2.声光2根线:接SHG、GND,并5.1K电阻;
3.放气指示灯2根线:接24V、HD;
4.风阀2根线:风阀正极接COM,24V与OFF短接;风阀负极接GND
5.紧急启停按钮4根线,24V、VSS、SQ、ST对应接气体盘的24V、GND、SQ、ST,气体盘的SQ、GND并接5.1K电阻,ST、GND并接5.1K电阻； 气体灭火控制盘LD5503EN常用操作
气体灭火控制盘LD5503EN常规操作介绍
1复位操作:
在主监控界面下,按“复位按键,按提示输入密码“1234气体灭火控制器即复位
2自检操作:
在主监控界面下,按“自检按键,按提示输入密码1234,气体控制盘开始自检,自检结束后各灯回到自检前的状态自检中可听到蜂鸣器发出各种状态(故障放气、火警)音
3手/自动状态设置
在主监控界面下,按“自动按键,按提示输入密码1234根据屏幕提示通过1-2数字键切换相应分区为“手/自动状态,按确认键保存
4允许/禁止状态设置
在主监控界面下,按“自动按键,按提示输入密码1234,根据屏幕提示通过“5数字键切换相应分区为输出出禁止”状态,按“确认键保存(注意:禁止状态下,通过现场紧急启停按钮仍然可以启动钢瓶)
