利达LD9201EN联动控制盘接线示意图
时间：2020-11-25 18:33 点击次数：
LD9201EN是利达华信联动控制盘，具有32路多线或总线控制功能，既可以作为总线盘间接控制现场设备，也可以作为多线盘直接控制现场设备。本文利达消防报警之家工程师将为大家讲解利达LD9201EN控制盘的接线示意图。

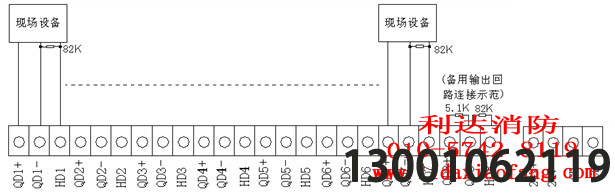

当作总线盘使用时仅用上图（外形尺寸图）所示总线控制盘即可，当作多线盘使用时，需要根据需要增加8路多线输出板，每块8路多线输出板具有8路输出功能，其接线端子和现场设备的连接示意图如下，当8路多线输出板中有空闲的回路时，相应回路的输出端子处应按照图中第8路的示范，分别接入5.1KΩ和82KΩ电阻。
