利达常用设备接线图
时间：2020-12-15 19:52 点击次数：

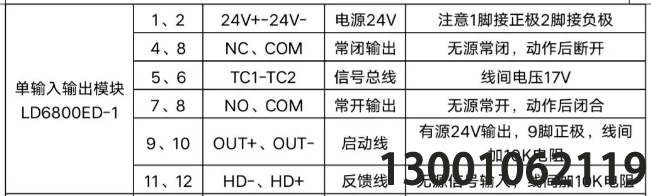

单输入输出模块LD6800ED-1 线路1、224v+-24v- 是电源线为24v注意1脚接正极2脚接负极。线路4、8NC、COM是常闭输出，无源常闭，动作后断开。线路5、6TC1-TC2是信号总线，线间电压是17v。线路7、8NO、COM是常开输出，无源常开，动作后闭合。线路9、10OUT+、OUT-是启动线有源24v输出，9脚正极，线间加10k电阻。线路11、12HD-、HD+是反馈线用于无源信号输入，线间加10k电阻。24小时咨询热线13001062119
