快收藏丨综合管廊五大建设要点
时间:2021-12-22 19:44 点击次数:

快收藏丨综合管廊五大建设要点

利达集团 2021-07-21 16:37

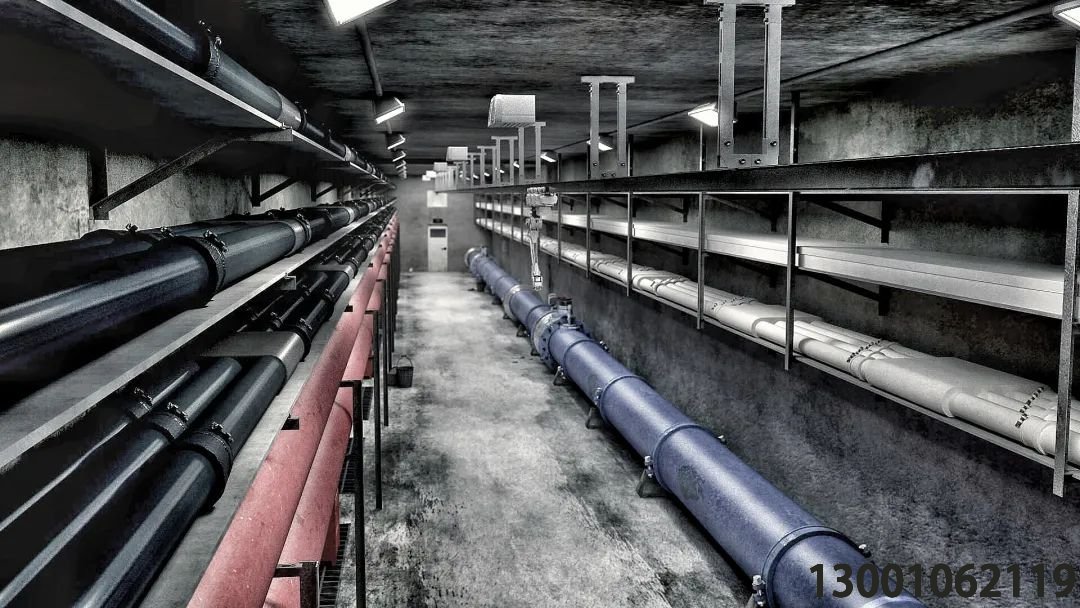

综合管廊就是地下城市管道综合走廊。即在城市地下建造一个隧道空间,电力、通信、燃气、供热、给排水等各种工程管线于一体,设有专门的检修口、吊装口和监测系统,实施统一规划、统一设计、统一建设和管理,是保障城市运行的重要基础设施和"生命线"。

近几年,随着我国城市的不断发展,由于城市综合管廊具有完善附属设施、集中管理管线、集中处理污水、检修方便、保护城市文化等优点,其工程数量逐渐增多,地下管网布置越来越复杂,在一定程度上增加了其设计、施工与运维的难度。那么面对挑战与机遇,城市综合管廊应如何应对?


做好管廊震动监测系统

  综合管廊震动监测系统:管廊沉降、表面应变:通过探测隧道形变、表面应变,对隧道沉降情况与表面应变进行分析,对管廊的建筑安全情况持续监视。

 施工防破坏探测、震动定位:通过安装震动与加速度探测器,再综合分析多个探测器的数据,针对破坏来源的频率、幅度等特点,分析得到管廊可能在遭受何种破坏,并对破坏来源进行定位。

水位监测:通过监测管廊内水位情况,在水位超过设定值时及时预警与报警,并启动水泵进行排水,可以保证管廊内活动人员的安全性,避免隧道活动人员涉险,保证管廊设施不被长期浸泡。

保证管廊施工规范

  基槽开挖与回填

1、综合管廊周边场地开阔,且具有放坡开挖前提的,基槽开挖可根据地勘土层边坡坡度放坡。

2、如管廊周边不具有基槽放坡开挖前提,须采用支护开挖;开挖深度跨越4m的基槽或地质环境复杂时须进行单元设计。

3、管廊强度达到设计要求后须尽快停止基槽回填,回填土应严格按照相关施工标准施工,并禁止使用膨胀土回填;如现场不满足机器回填要求,则通过人工回填至路基标高。

4、基坑内积水须及时排除以保证土体稳定性,基底开挖至设计标高时要求须回填碎石砂,间隔时间不超过12h。

■ 桁架组装与吊装

1、施工时,须先对外型尺寸进行严格控制,确保管廊构件偏差满足设计要求,测量偏差保持在5mm之内,并检查桁架拱度,注意须考虑构件自重的影响。

2、支架焊接前须检查焊材质量,施工完成后后检查焊缝坡口,对坡口大小及表面质量进行把控。

3、构件吊装时须确保安全,考虑吊装转向、移送、抬吊等不同工况,合理设置吊点位置,确保重量分配安全合理,吊装平稳。

■ 结构施工

1、混凝土浇筑须连续进行,浇筑施工中须随时检验预埋部件防止移位。

2、混凝土按水平层次浇筑,捣实厚度不超过30cm,注意确保相邻层混凝土结合质量。

3、混凝土浇筑完成收浆后进行洒水养护,高温季节注意覆盖保温。

4、根据图纸确定不同钢筋型号、下料尺寸,安装时按设计图实地放样,确定安装位置与安装顺序,检查钢筋绑扎质量及焊接施工效果。

5、增强结构整体耐久性,须铺设防水层,可采取聚氯乙烯防水卷材及水泥砂浆保护层的刚柔结合防水法,铺防水卷材时须注意避免破坏造成渗漏隐患。

合理制定有偿使用费

城市地下综合管廊有偿使用费包括入廊费和日常维护费。入廊费主要用于弥补管廊建设成本,由入廊管线单位向管廊建设运营单位一次性支付或分期支付。日常维护费主要用于弥补管廊日常维护、管理支出,由入廊管线单位按确定的计费周期向管廊运营单位逐期支付。

 入廊费可考虑因素

1、城市地下综合管廊本体及附属设施的合理建设投资;

2、城市地下综合管廊本体及附属设施建设投资合理回报,原则上参考金融机构长期贷款利率确定(政府财政资金投入形成的资产不计算投资回报);

3、各入廊管线占用管廊空间的比例;

4、各管线在不进入管廊情况下的单独敷设成本(含道路占用挖掘费,不含管材购置及安装费用,下同);

5、管廊设计寿命周期内,各管线在不进入管廊情况下所需的重复单独敷设成本;

6、管廊设计寿命周期内,各入廊管线与不进入管廊的情况相比,因管线破损率以及水、热、气等漏损率降低而节省的管线维护和生产经营成本;

7、其他影响因素。

 日常维护费可考虑因素

1、城市地下综合管廊本体及附属设施运行、维护、更新改造等正常成本;

2、城市地下综合管廊运营单位正常管理支出;

3、城市地下综合管廊运营单位合理经营利润(原则上参考当地市政公用行业平均利润率确定);

4、各入廊管线占用管廊空间的比例;

5、各入廊管线对管廊附属设施的使用强度;

6、其他影响因素。

做好管廊运维管理

对于施工企业,可结合国内外经验和当前实际,成立专业化的、独立运作的项目运营公司代理运营,政府及各投资方可通过契约的形式约定“特许经营权、股权收益、运维收费机制及监管机制等”。

这样,一方面解决了管廊工程维护、技术监管、安全管理及统一监控调度的专业化难题;另一方面又合理地计划与回报了政府及投资方的投资收益,既保证了综合管廊“准公共产品”的属性,又实现经济效益和社会效益的兼顾平衡。

同时,在运维过程中,应注重源头控制及过程控制,抓好制度体系建设的监管及维护操作检查,并制订管廊进出入管理制度、管廊施工管理制度、管廊施工安全责任书、管廊自动监控系统维护制度、管廊设备运行记录管理制度、管廊巡检管理制度等。

结合管廊与信息化技术

应将管廊与信息化技术相结合,积极探索智慧管廊信息化建设的新模式,打造城市综合管廊的大数据平台。

 可应用的信息化技术

1、要与大数据、云计算相结合

为了满足视频监控存储高容量、高性能、高能效、高密度、高适用等的新要求,可基于物联网模式并采用云存储技术来实现,这样形成的视频监控云服务可有效缓解了视频数据的无限量积压,为视频监控的快速精确检索、智能应用等提供了端到端的解决方案。

2、要与BIM技术相结合

基于BIM技术及互联网技术将地下管廊内部的机电设备、通风设备、排水设备、门禁、照明、视频监控、综合布线等整合到统一的平台上,并与消防系统、指挥系统等进行紧密配合,对城市综合管廊进行全生命周期管理,以实现设备远程控制,内部空间设施可视化,运营维护数据累积与分析,从而保障管廊工程高效、可靠地运行。

  应构建的平台

综合管廊统一管理平台应具备与各管线管理单位、相关管理部门信息互通的功能,并结合物联网技术、BIM技术、GIS技术等满足智慧城市的建设要求,同时应共享必要的综合管廊本体及专业管线运行信息。

其中,监控中心平台应是集成环境与设备监控系统、安防系统、通信系统、火灾自动报警系统、天然气报警系统、地理信息系统的统一管理平台,设计时应优先考虑到使用安全性、系统可维护性、技术先进性、平台开放性、可扩展性,并按设备执行层、传输层、数据层、应用层、展示层进行平台架构搭建,且还应做好应急处置流程的顶层设计、考虑信息安全的设计策略,以及管廊监控,管线监控管理的界面划分等内容。
