系统简介&用途

       防火门监控系统是我公司研制开发的面向民用和公共建筑领域的新一代智能化系统。系统具有高智能、多功能、高可靠性、适用性广等特点。广泛适用于商业、医院、学校、住宅、 剧院、展览馆、交通枢纽港站、办公楼宇等各种场合。

       防火门监控系统由防火门监控器、防火门监控模块、防火门门磁开关、防火门电磁释放器、防火门电动闭门器等部件组成。防火门监控器是系统的核心，用于显示并控制防火门开、关闭状态、联动的控制装置。防火门门磁开关、防火门电磁释放器、防火门电动闭门器是系统的执行机构，平时处于巡检状态，即时上报防火门状态信息。

       经过公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依据GB  29364-2012《防火门监控器》、GB/T 19001-2008《质量管理体系要求》检验和审核，符合型式试验要求。

        防火门是建筑内防火门分区、防火间隔的重要组成部分。可有效阻止火势蔓延、烟气扩散，同时又是人员安全疏散、消防员扑救火灾的必经关口。防火门的启闭在人员疏散中起到至关重要的作用。因此疏散通道途径的防火门状态信息必须反馈至消防控制室或有人值班场所内的防火门监控器。

        防火门监控系统负责检测所有位于疏散通道的防火门开启、关闭及故障状态。当火灾发生时，由防火门监控器通过防火门监控模块控制电磁释放器、电动闭门器自动关闭相应区域的常开防火门，常闭防火门由门磁开关反馈当前防火门的开，关及故障状态信息，并上传到防火门监控器。



标准规范及设计依据

我公司生产的防火门监控系统产品符合下列规范：

GB  50116-2013《火灾自动报警系统设计规范》

GB  25506-2010《消防控制室通用技术要求》

GB  50016-2014《建筑设计防火规范》

GB  29364-2012《防火门监控器》

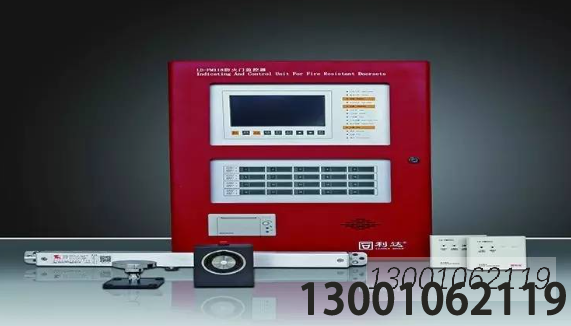

LD-FM118防火门监控器

产品特点：采用ARM嵌入式系统，安全可靠。

采用7寸触摸LCD彩色液晶显示屏，显示内容丰富，直观，方便用户使用。

可现场实现防火门部位注释信息编程，防火门信息显示生动直观。

对外通讯具有CAN、RS485、RS232 多种接口。

可与火灾报警控制系统通讯联动，向电动闭门器或释放器发出启动信号。

具有2路开关量输入，2路开关量输出。

具有20路手动直控盘。

通过蜂鸣器和指示灯可以快速诊断和标识故障状态。

具有历史信息存储查询功能，为各种事件和操作提供10000条的记录存储功能。

具有实时时钟，为事件记录提供准确的时间、包括年、月、日、星期、时、分、秒。

具有中文打印机。

监控器所有外接线具有短路和断路检测功能。

具有开门到位与关门到位状态输出。

采用AC220V电源作为系统主电，并有备用电池作为系统备用电源，备用电池可持续工作3小时。





LD-FM6021常开模块

产品特点：

二总线，无极性。

电源线，有极性。

占一个地质点，采用电子编码方式编址。

有2路有源输出DC 24V/1.1A,用于接电磁释放器或电动闭门器，可通过编址器设置启动不输出或启动输出。

有4路无源输入，2路为门开到位输入，2路为门开关到位输入，可通过 编址器设置需要不需要门开到位信号。

四个指示灯：红色指示启动，红色指示反馈，绿色指示工作，黄色指示故障。

电源线断电，输入线端路、输出线断路时，模块返回故障信号。

可接双门或单门，双门时第一路为左门，可实现左门关闭后右门延时关闭。



LD-FM6022常闭模块

产品特点：

二总线，无极性。

占一个地址点，采用电子编码方式编址。

有2路无源输入，均为门关到位输入。

2个指示灯:绿色指示工作，黄色指示故障。

输入线断路或短路时，模块返回故障信号。

可接双门或单门，双门时第1路为左门。



​
