必看!利达消防应急照明和疏散指示控制系统设计说明
时间:2023-09-09 08:51 点击次数:

利达自主研发生产的消防应急照明和疏散指示控制系统符合《GB17945-2010消防应急照明和疏散指示系统》及 《GB 51309-2018 消防应急照明和疏散指示系统技术标准》,并具备公安部消防产品认证中心出具的检验报告和产品证书。本系统控制方式为集中控制型系统,由应急照明控制器,应急照明集中电源、集中控制型灯具,红外感应开关,手持式编码器等部件组成,由应急照明控制器集中管理其配接的灯具、应急照明集中电源的工作状态。

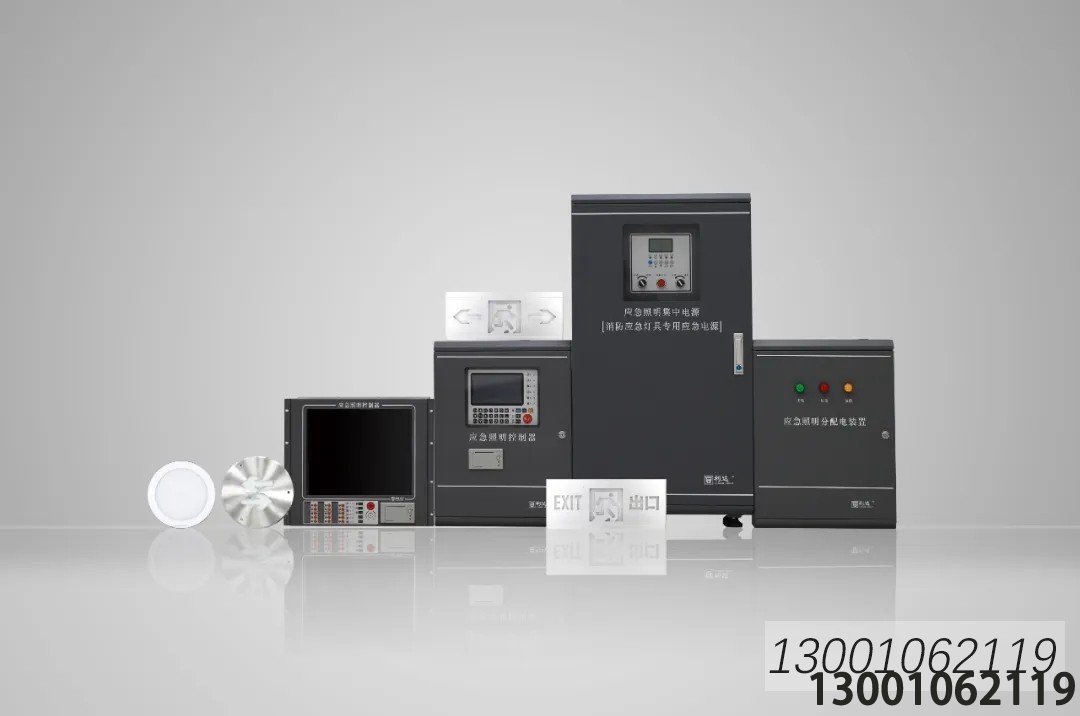

系统组件
一、应急照明控制器:按照安装方式,分为入柜式(LD-C-202)及壁挂式(LD-C-201)两种。
1、LD-C-202:大型入柜式控制器,采用17红外液晶触摸屏,Linux操作系统,对外提供四路CAN通讯接口,两组有源输入接口,一组公共报警无源输出端,一组公共故障无源输出端。
2、LD-C-201:采用7寸彩色触摸屏,μC/OS操作系统,对外提供四路CAN通讯接口,两组有源输入接口,一组公共报警无源输出端,一组公共故障无源输出端。
二、集中电源:A型消防应急照明集中电源。提供两组CAN通讯接口,用来与控制器的通讯。按照输出功率,可分为250W、500W、1000W,单台集中电源最大可输出8条通讯回路与灯具配接。每回路输出电压DC36V,可配接最多128个地址点或最大提供200W的输出功率。
三、消防应急标志灯具:A型消防应急灯具, 采用消防二总线控制技术,性能稳定,采用电子编码,红外编码方式,每只灯具占用一个编码地址,编码范围在1~128之间设定,工作电压DC36V;按照功能类型分为如下几种:
1、应急照明灯具:按照安装方式,可分为吸顶式、嵌顶式、壁挂式;按输出功率,可分为5W,8W,12W三种。
2、应急照明标志灯具:A型消防应急灯具。
a:地埋灯:按其材质分为钢化玻璃和不锈钢两类,按其安装分类,分为小型地埋灯、大型地埋灯两类;按其指示方向分为单向地埋灯、双向地埋灯两类。
b:中型标志灯:按照安装方式,分为吊装式,嵌墙式,壁挂式三类,其中,吊挂式主要包括双面单向,双面双向及安全出口;嵌墙式主要包括左向、右向,双向及安全出口;壁挂式主要包括:左向、右向、双向、安全出口、语音安全出口,楼层指示等。
3、红外感应开关:
集中电源集中控制型消防应急照明系统配套产品,通过消防二总线与应急照明集中电源通讯,占一个编码地址,编码范围在1~128之间设定,当红外感应开关接入DC 36V总线,其内置的处理器负责与控制器的通讯、接收并执行控制器发来的命令;同时管理红外感应开关内部电路,检测外来信号,当有外来信号时上传信息到控制器;控制器接收到信号,执行逻辑运算,从而实现本回路灯具的联动控制。
四、手持编码器:为我公司消防应急照明系统设备的配套产品,用于前端灯具设备的地址、类型、工作模式等功能设置。具有操作简单、携带方便的特点,手握式结构,采用2.0英寸彩色屏幕显示、汉字菜单提示,编码器顶部有总线接口和红外接口,可对本公司生产的应急照明灯具实现电子编码和红外编码。

系统控制设计
应急照明控制器与集中电之间采用CAN通讯,集中电源与现场灯具之间采用二总线通讯,控制器应能对与其连接的所有设备实时在线检测,并显示工作状态。当系统内的任何一设备发生故障时,控制器能发出故障声、光信号,故障排除后,故障信号自动消除。
断线应急功能:
应急照明控制器与集中电源通信中断时,该集中电源及其所属的灯具自动进入应急启动模式直至通讯恢复。集中电源与其所属的灯具通信中断时,所属的灯具自动转入应急启动模式直至通讯恢复。
应急照明系统的启动方式:
1、 通过手动应急方式:操作应急照明控制器/集中电源的应急按钮
2、 通过CAN通讯接口:应急照明控制器对外的CAN4端子,可接入火灾报警控制器的CAN协议,当应急照明控制器接收到符合逻辑的火警事件后,应急照明控制器进入应急状态,并控制与其配接的集中电源,灯具等设备,实现整个系统的应急启动。
3、 通过有源输入接口:当应急照明控制器的两组有源输入接口,有任意一组接收到DC24-36V的有源输入, 整个系统应急启动。
4、 感应开关联动启动:当感应开关被触发后,可联动相关灯具应急启动。
应急启动流程:
1、 应急照明控制器发出启动命令;
2、 集中电源接收到启动命令,应急指示灯亮,蜂鸣器响;
3、 集中电源进入应急供电状态;
4、 应急标志灯具进入应急闪亮状态
5、 应急照明灯具转入应急状态,区域内的照明灯具点亮。

施工安装
1、嵌墙式标志灯具和地埋式标志灯具需配本公司专用预埋盒,吊装式标志灯具需选配吊链等配件进行现场安装。地埋式标志灯具线路需要使用防水、防腐蚀电缆,地埋式标志灯具的防护等级应达到IP67,其他设备的防护等级不应小于IP30。
2、通讯部分,控制器与、应急电源采用CAN通讯线,通讯线采用两芯屏蔽电缆或一对双绞线,单芯线径≥1.0 mm2。,最大传输距离1500m。当CAN节点较多时,需增加CAN中继设备。
3、总线部分,宜选用截面积≥1.5mm2的阻燃双色双绞线或屏蔽双绞线(ZR-RVS(P)2×1.5 m2),电压等级不低于交流300V/500V。电源线总压降≤3V,否则应考虑增大导线截面积。
4、应急照明控制器与集中电源,灯具正确连接后,可通过控制器对所有的设备进行在线登记。
6、现场布线尽量远离高压电线。
7、系统施工时应通知我司派技术人员指导。
