利达LD5506EN气体灭火控制器详细介绍
时间:2023-09-14 08:42 点击次数:

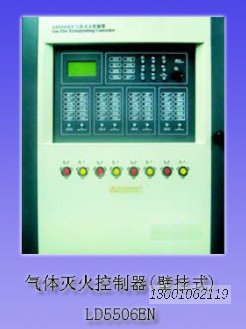

一、LD5506EN气体灭火控制器概述

气体灭火控制器可控制1-4个分区,用户可以根据实际情况来确定所需路数,各分区独立控制,互不影响。该控制器***多可带4路,即一个气体灭火控制器***多可控制4个防火分区。



二、LD5506EN气体灭火控制器特点

1.气体灭火控制器和LD128EN系列火灾报警系统通过CAN总线进行通讯。
2.气体灭火控制器主电为交流220V市电,无市电时,可自动转换由24V蓄电池供电。



三、LD5506EN启动气体灭火设备的工作方式


1.逻辑启动:通过火灾报警控制器逻辑判定后的启动命令自动启动。此方式下有延时,喷洒允许锁必须在“允许”位置。

2.手动启动:此方式下有延时,喷洒允许锁必须在“允许”位置。按下气体灭火控制器上对应区域带安全保护罩的红色启动按钮,进入延时启动过程。按旁边带安全保护罩的黄色停止按钮可在延时阶段停止启动过程,按现场紧急停止按钮也可在延时阶段停止启动。

3.现场紧急启动:此方式下有延时,可对气体灭火设备进行控制。当现场人员确定火情后,可通过操作现场紧急启动按钮进行紧急启动,喷洒允许锁没有限制作用,按紧急停止按钮可在延时阶段停止启动过程,按气体灭火控制器上对应区域的黄色停止按钮也可在延时阶段停止启动。

1)延时时间D一30秒可通过气体灭火控制器的按键进行手动设置。
2)具有线路检测功能:输出故障灯亮时表明,钢瓶启动线、声光启动线、常开接点输出线有短路或断路故障。输入故障灯亮时表明现场手/自动转
  换线、现场急启线、现场急停线有短路或断路故障,或放气反馈线有断路故障
3)上述故障通过CAN总线传送到火灾报警控制器,也可以在本机故障记录里查看。
4)有指示灯自检功能,自检时所有灯亮3秒后恢复原状态。

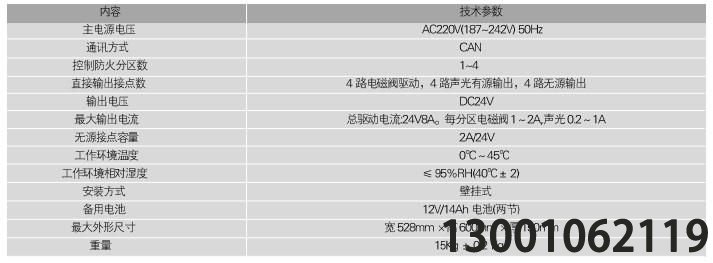

四、LD5506EN气体灭火控制器技术指标

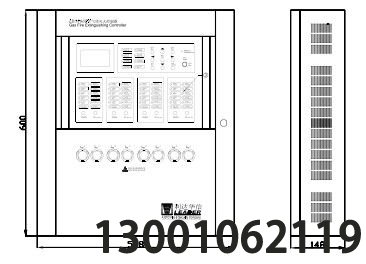

灭火控制器外形与结构尺寸图


六、LD5506EN气体灭火控制器端子图

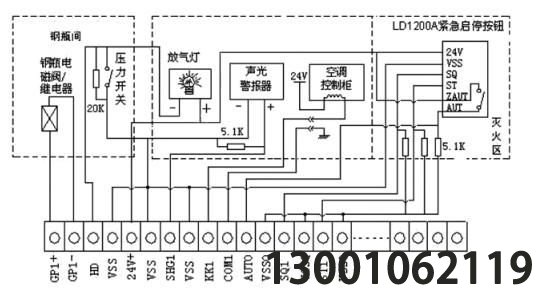

七、与现场设备示意图
