JB-QB-LD-HZ108是利达集团推出的新一代小型火灾报警控制器、消防联动控制器主机，兼有联动控制功能，可与利达探测器、模块、手报及其他设备配合使用。控制器采用金属机箱结构，标准化机箱结构设计，可广泛应用与大中型场所，如住宅小区、写字楼、图书馆、酒店等。该产品符合GB 16806-2006《消防联动控制系统》、GB 4717-2024《火灾报警控制器》的技术规范。        功能简介    •  区域型火灾报警控制器，控制器地址范围1-255。  •  单机容量：具有2个回路的系统容量，单回路最大支持255点，系统最大510点。  •  采用3.5寸液晶屏，丰富的图形功能，可显示详细设备信息，指示灯指示关键状态。  •  支持中、英文切换。  •  具有CANBus接口，可通过通讯转换卡与其他设备联网。  •  用户使用PC机软件完成配置数据的编程工作，提供U盘实现配置数据库的上传和下载。简化现场编程配置数据库工作强度，提高工作效率。  •  具有黑匣子功能，可记录火警、故障、监管、反馈等事件的历史记录信息，每类信息可记录1000条。  •  配有控制器运行数据存储单元，防护等级IP54，独立保存控制器的事件信息，关机后信息不丢失，不能被修改和删除，可使用专用工具查看其保存的信息。  •  控制器共有3个等级。默认开机等级0。菜单中输入密码可以切换到指定权限等级。  •  具有回路短路保护、电源短路保护功能。  •  总线输出电流可达680mA，可配接利达两线制和四线制总线产品。  •  配有热敏打印机，实时打印关键事件。  •  具有监管报警功能。  •  8路多线输出，采用两线、三线兼容。  •  具有备电检测功能，可显示备用电源的电压和电量。     内容   技术参数    主电源电压   AC 220V(187～242V) 50Hz    交流额定工作电流/保险参数   LD-DY02：1.8A / 3.15A   NAJ2303：1.6A / 3A    直流额定工作电流/保险参数   3A / 5A    额定功率   85W    回路输出电压   DC 14V～28V    联动输出参数   DC24V/1A    回数数量   2    最大总线设备地址数   510（单回路地址总数：255）    最大多线输出点   8路，两线、三线兼容。HZ108底板J6短路环切换两线、三线。 注：1、出厂默认三线，已在HZ108底板的QD、HD端上装5.1K电阻。三线接设备使用时，需将此5.1K电阻接到末端设备上，切勿接在HZ108底板上。 2、两线使用时需配接LD6803或LD6803G，此时需将出厂默认接在HZ108底板QD端上的5.1K电阻去掉，HD端5.1K电阻可以保留或去掉。LD6803或LD6803G需在所接设备的启动、反馈端加10K电阻。 3、上述5.1K和10K电阻的作用是在多线使用时检测故障使用。如遇多线的某一路报故障，则检查相对应路的上述电阻是否接正确。    直接输出点数   1路公共火警无源输出、1路公共故障无源输出    最大回路输出电流   680mA    短路保护电流   1.5A    通讯接口   CAN   1路（CAN 120Ω匹配电阻在KZQ多功能板5的J6上）    UART   1    USB   1    工作环境温度   -10℃ ～ 45℃    工作环境相对湿度   ≤95%RH(40±2 ℃ ) （无凝露）    外壳防护等级   IP30    安装方式   壁挂    备用电池规格   12V/4Ah(两节)    最大外形尺寸   385mm×110mm×295mm    重量   7.4kg±0.1kg（含电池）

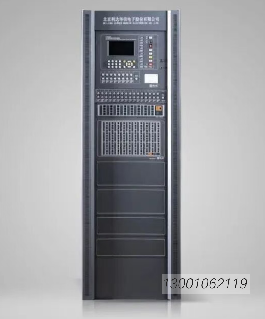

​JB-TG-LD-HZ128火灾报警控制器/消防联动控制器是智能化的二总线火灾自动报警设备，采用稳定、可靠的嵌入式控制部件，保证系统长时间正常运行。通过驱动板可方便地扩充探测回路。该控制器配合利达全系列总线产品及其它相关设备使用，广泛应用于大、中型以上工程项目。        功能简介    •  集中区域兼容型控制器，采用无主从方式的对等网络架构设计，每台控制器可显示网络内所有设备工作情况。   •  超大规模的单机容量：最大24回路，最多6120个地址点，自带8路多线联动盘，多线直控输出点最多184个，总线输出点最多512个。  •  网络容量：255台控制器。  •  采用彩色7英寸液晶屏，丰富的图形功能，可显示详细设备信息和曲线图，指示灯指示关键状态，5种事件音提示用户，分别为火警、监管、联动、气灭、故障。   •  面板具有标准的操作按键方便快捷操作，主屏部分采用方便灵活的触摸屏操作。   •  中、英文显示灵活切换，满足产品国际化的要求。   •  支持分区的设置和操作，可以将有联动关系的报警和输出设备编入一个或者多个分区内，简化逻辑关系。  •  具有CANBus接口，可通过LD6900系列通讯转换卡与其他设备联网。   •  基于ARM平台的嵌入式CPU，采用实时多任务操作系统,具有功耗低，处理速度快，稳定运行等特点。   •  历史记录存储容量大，可分类查看，可存储火警、故障、监管、反馈等多种事件，全部历史记录6万多条。  •  配有控制器运行数据存储单元，防护等级IP54，独立保存控制器的事件信息，关机后信息不丢失，不能被修改和删除，可使用专用工具查看其保存的信息。  •  配有热敏打印机，实时打印关键事件。  •  具有监管报警功能。  •  具有回路短路保护、电源短路保护功能。  •  多线输出可选择两线或三线布线，多线输出两线布线时需要配接LD6803、LD6803G模块。  •  可配接我公司两线制和四线制总线产品。  •  具有备电检测功能，可显示备用电源的电压和电量。     内容   技术参数    国家标准   GB 4717-2024 GB 16806-2006    主电源电压   AC 220V (50Hz)    直流输出电压/电流   控制：DC 24V~28V/10A 联动：DC 24V~28V/15A    总线最大输出电流   680mA    单台最大驱动板数量   6块    单台最大回路数量   24回路    单回路地址总数   255    配接总线模块设备   二线制、四线制    单台最大总线设备地址数   6120    多线盘输出控制方式   二线制、三线制    配接多线盘型号   LD9203EN、LD9301    单台最大多线输出   184（包含插箱自带的8路）    配接总线盘型号   LD9204EN    单台最大总线输出点   512    工作环境温度   -10℃～ 45℃    各分区范围   X：1-999、Y：1-999、Z：1-1999    工作环境相对湿度   ≤95％(40±2)℃（无凝露）    消防设备电源   LD5805    电池数量   每个电源2节    电池规格   12V/38Ah    立柜外形尺寸（单位mm）   L610mm×W480mm×H1800mm    琴台外形尺寸（单位mm）   L1060mm×W1000mm×H1202mm
