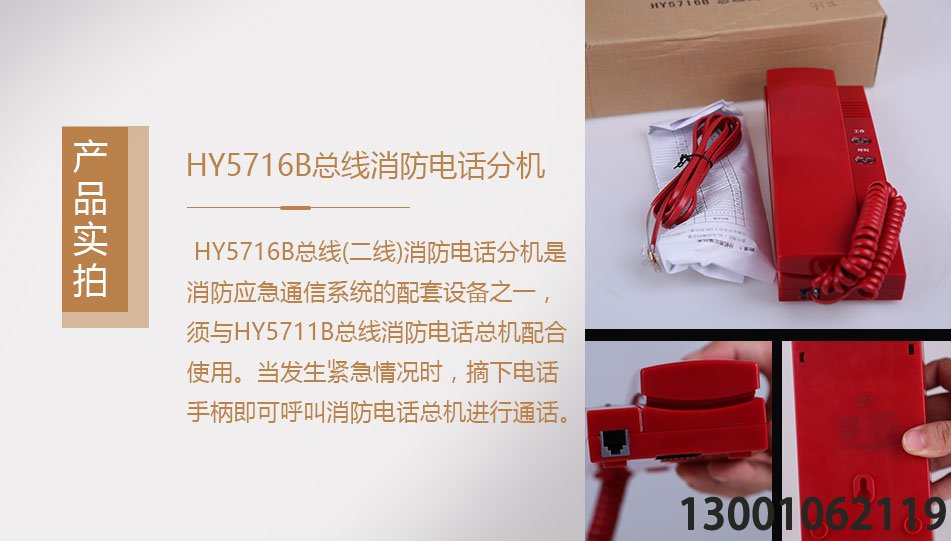

一、HY5716B总线消防电话分机介绍：

    HY5716B总线(二线)消防电话分机是消防应急通信系统的配套设备之一，须与HY5711B总线消防电话总机配合使用。当发生紧急情况时，摘下电话手柄即可呼叫消防电话总机进行通话。

二、HY5716B总线消防电话分机功能：

★ 分机可与总机进行双全工通话。
★ 分机在正常监视状态下有光指示。
★总机呼叫分机，分机收到总机呼叫时自动振铃。若分机摘机应答，则分机与总机之间可以通话。
★分机摘机自动呼叫总机，同时将本机的地址编码发送到总机。若总机应答，则分机与总机之间可以通话。
★分机采用低功耗设计。

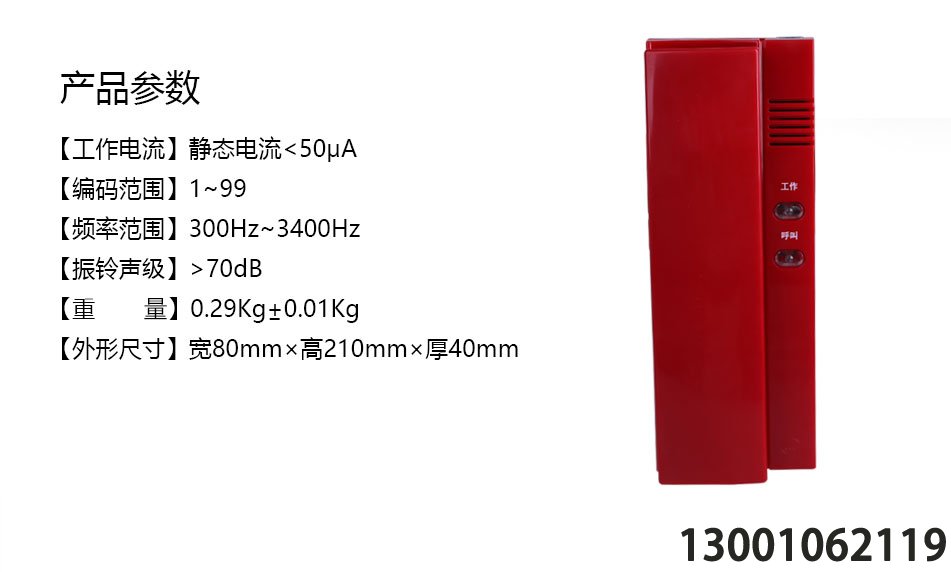

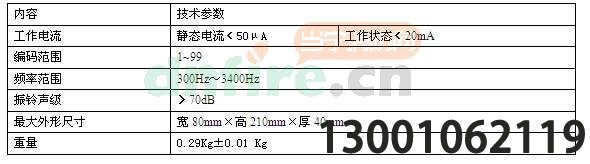

三、HY5716B总线消防电话分机主要技术指标：

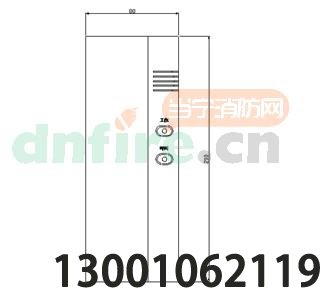

四、HY5716B总线消防电话分机外形与结构尺寸图：

五、HY5716B总线消防电话分机出线及安装方式：

采用电话水晶头插接方式。配有水晶头和接线端子连接线。
安装采用壁挂式简易安装。


六、HY5716B总线消防电话分机布线要求：

★　电话线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm 2）；在干扰严重的现场应使用截面积不小于1.0mm2屏蔽阻燃铜芯电缆（ZR-RVVP2×1.0mm 2）。
★　穿管要求：应单独穿入金属管、阻燃硬质塑料管或封闭式线槽中，严禁与其它传输系统线路或消防系统中的信号线、电源线、电话线、启泵回答线、直启线等穿入同一管中敷设。


七、HY5716B总线消防电话分机拨码方法：

（0～127）编码为7位PLD微动开关，每一开关置ON时表示1，置OFF时表示0。




表示10：（2+8=10）



表示42：（2+8+32=42）
