一、LD-FM6021常开模块介绍

　　LD-FM6021常开模块采用单片机和智能软件，特殊防潮技术，表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。LD-FM6021与我公司防火门监控器配合使用，连接双扇常开防火门，控制门关闭和上传门状态信息。经过公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依据GB29364-2012《防火门监控器》、GB/T19001-2008《质量管理体系要求》检验和审核，符合型式检验要求。

二、LD-FM6021常开模块特性

　　1、二总线，无极性。

　　2、电源线，有极性。

　　3、占一个地址点，采用电子编码方式编址。

　　4、有2路有源输出DC24V/0.35A，用于接左右门电磁释放器或电动闭门器，可通过编制器设置启动不输出或启动输出，可配接给电输出脉冲式闭门器（24V/0.8A）。

　　5、有4路无源输入，2路为门开到位输入，2路为门关到位输入，分别接左右门门磁开关输出信号。

　　6、四个指示灯：从左到右，红色指示启动，红色指示反馈，绿色指示工作，黄色指示故障。

　　7、连接线非正常断路或短路时，模块返回故障信号。

　　8、模块根据防火门监视器国标进行动作和反馈，可接双门或单门，双门时第1路为左门，左右门间有动作逻辑：右门比左门延迟6秒启动。

三、LD-FM6021常开模块主要技术指标

四、LD-FM6021常开模块外形结构示意图

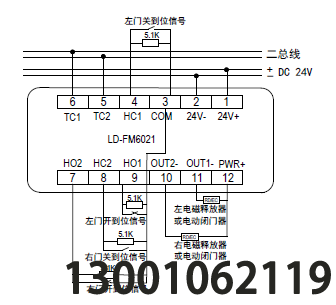

五、LD-FM6021常开模块接线示意图
