一、利达J-SA B-M-LD2000E(Ex)手动报警按钮介绍

J-SA B-M-LD2000Ex防爆型手动报警按钮采用特殊防爆技术。适用于石油、化工等行业，具有防爆要求的场所。可以通过LD4800E防爆编码接口与利达公司生产的LD128E系列火灾报警控制系统配合使用。满足GB3836.4-2000及国家防爆标准（本安型）i b Ⅱ CT6。


二、利达J-SA B-M-LD2000E(Ex)手动报警按钮功能

★  二总线、有极性，须配合LD4800E防爆编码接口使用
★  具有手动复位功能
★  备有一组无源常开接点输出
★  报警确认灯：红色

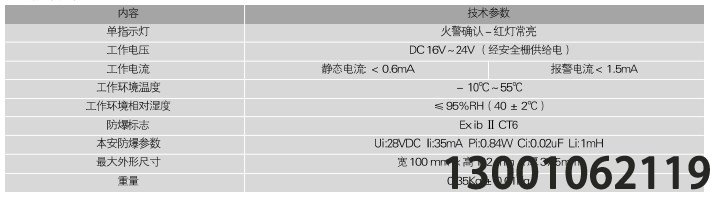

三、利达J-SA B-M-LD2000E(Ex)手动报警按钮主要技术指标

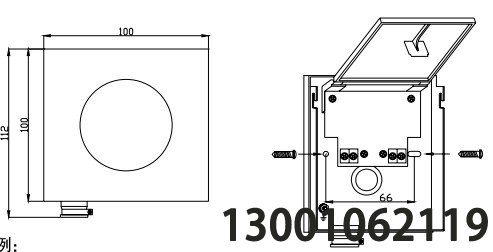

四、利达结构与安装尺寸图：（底盘贴膜为银色）

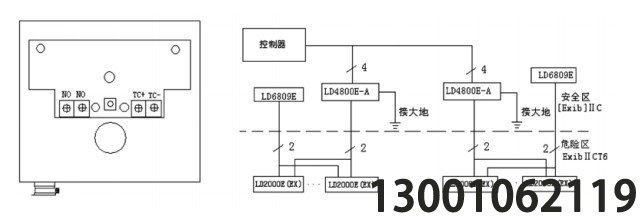

五、端子图与接线图示例

六、利达防爆手报安装步骤

★ 取底壳：LD2000Ex防爆手动报警按钮“底壳”和“按钮部分”两部分组成，从包装中取出后分开，取出底壳而将按钮部件暂时妥善保存于包装盒中。
★ 固定底座：将导线从底壳背面穿过圆孔，用合适的自攻螺钉把底座固定在墙面。
★ 接线：剪、剥导线后按上图接线图所示将各导线与相应端子正确连接。
★ 系统接线查验后，将“按钮部分”插到底座里，并按压使两部分扣紧合缝。


七、布线要求

★  导线：探测器回路二总线宜选用截面积≥1.0mm2的双色双绞铜芯线,穿金属管或阻燃管敷设，也可采用控制电缆，
如KVV—2×0.75。
连接导线的长度应以总导线电阻＜70Ω为限，否则应增大导线的线径。 24小时咨询热线 13001062119
