一、利达LD6804EN输出模块介绍

利达LD6804EN输出模块采用单片机和智能软件、特殊防潮处理技术、表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于消防广播的控制。可以与利达公司生产的E/EN系列火灾报警控制器配合使用。满足GB16806-2006《消防联动控制系统》和《消防产品3C认证实施规则》。



二、利达LD6804EN输出模块功能

★ 二总线，无极性。
★ 电源线，有极性。
★ 采用电子编码方式编址，占一个地址点。
★ 红色指示灯显示模块动作信息。
★ 黄色指示灯显示模块故障信息。
★ 控制120V定压音频信号的输出。
★ 注意：电源总线断电、音频输出、输入信号断路、短路时，模块返回故障信号。

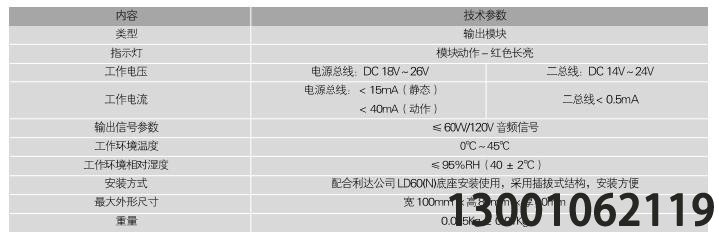

三、利达LD6804EN输出模块主要技术指标

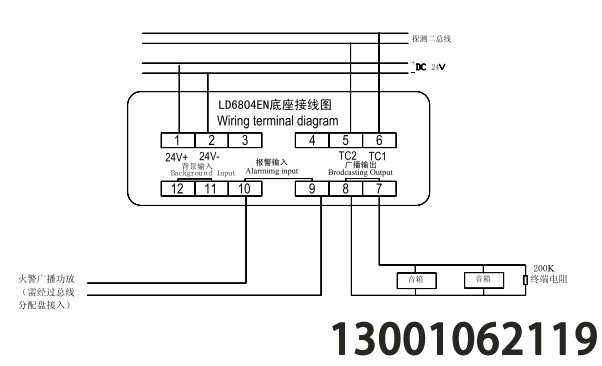

四、利达端子图与接线图示例

五、安装布骤：同LD4400E-1相同

六、结构与安装尺寸图：与LD4400E-1相同

七、布线要求

★ 二总线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2）或选用截面积不小于1.0 mm2的阻燃铜芯电缆（ZR-KVV2×1.0mm2），耐压≥250V。连接导线的长度应以总电阻<50Ω为限，否则应考虑增大导线截面积，或加装总线中继器。（不宜采用平行线）
★ DC24V电源总线：宜选用截面积不小于1.5 mm2阻燃双色双绞软铜线（ZR-RVS2×1.5mm2）或选用截面积不小于1.5 mm2的阻燃铜芯电缆（ZR-KVV2×1.5mm2），耐压≥250V。电源线总压降≤3V，否则应考虑增大导线截面积。
★ 广播音频线：宜用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2）或选用截面积不小于1.0 mm2的阻燃铜芯电缆（ZR-KVV2×1.0mm2），耐压≥250V。
★  穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其它系统传输线路穿入同一管中。
