介绍：
JB-QB/LD128E(Q)火灾报警控制器(联动型)是智能化的二总线火灾报警控制器，分 4 个探测回路，最大设备点数为 1024 点。
该控制器采用 32 位嵌入式控制技术及多处理器工作方式，该机除了可以单独使用外，也可做为区域型控制器与公司其它控制器联
网使用。该系统配合我公司全系列探测器、模块、手报及其它相关设备，广泛应用于中、小型消防工程项目。经过公安部消防产
品合格评定中心及国家消防电子产品质量监督检验中心依照 GB4717-2005《火灾报警控制器》、 GB16806-2006《消防联动控制系
统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》检验和审核，符合认证要求，
取得消防产品 3C 认证证书。
功能：
★ 区域型控制器，本机容量：4 回路、最大 1024 个地址点、手动控制盘 1 块（ 8 路输出，其中 1 路声光警报器专用输出）。
最大启动点 512 个。
★ 全中文 240×64 液晶显示屏显示主要信息与内容，指示灯指示关键状态。
★ 中、英文显示灵活切换，满足产品国际化的要求。
★ 中文或英文打印信息输出。
★ 具有 1 路公共火警无源接点输出，1 路公共故障无源接点输出，1 路声光警报器专用输出。
★ 每个地址点有 2 个本机防火分区属性，本机防火分区 X（1～255），本机防火分区 Y（1～255），可简化联动逻辑编写，便
于工程调试。
★ 具有 CANBus 接口，可通过 LD6900 系列通讯转换卡与其他设备联网。
★ 可通过本机或 SD 卡进行现场数据设置。
★ 具有黑匣子功能，存贮 1000 条火警记录，1000 条故障记录，1000 条其它记录。
★ 外部设备可通过总线直接控制，也可通过多线手动盘控制。
★ 具有回路短路保护和电源短路保护功能。
★ 总线设备混合编址。
★ 具有监管报警功能。
主要技术指标：
内容 技术参数
主电源电压 AC 220V(187V～242V) 50Hz
回路输出电压 DC 14V～24V
联动输出参数 DC 24V/4A
回路数量 4 回路
直接输出接点数 8 路（包括 1 路声光警报器）有源输出及 1 路公共火警无源输出、1 路公共故障无源接点输出
最大总线设备地址数 1024（单回路地址总数：256）
最大回路输出电流 200mA
空载功耗 ≤5W
最大功耗 ≤200W
区 分区X 1～255 分区 Y 1～255
工作环境温度 0℃～45℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
外壳防护等级 IP30
安装方式 壁挂
备用电池 12V/14Ah 电池（两节）
最大外形尺寸 长 510mm×宽 155mm×高 650mm
重量 14.2 Kg±0.1 Kg （不含电池）

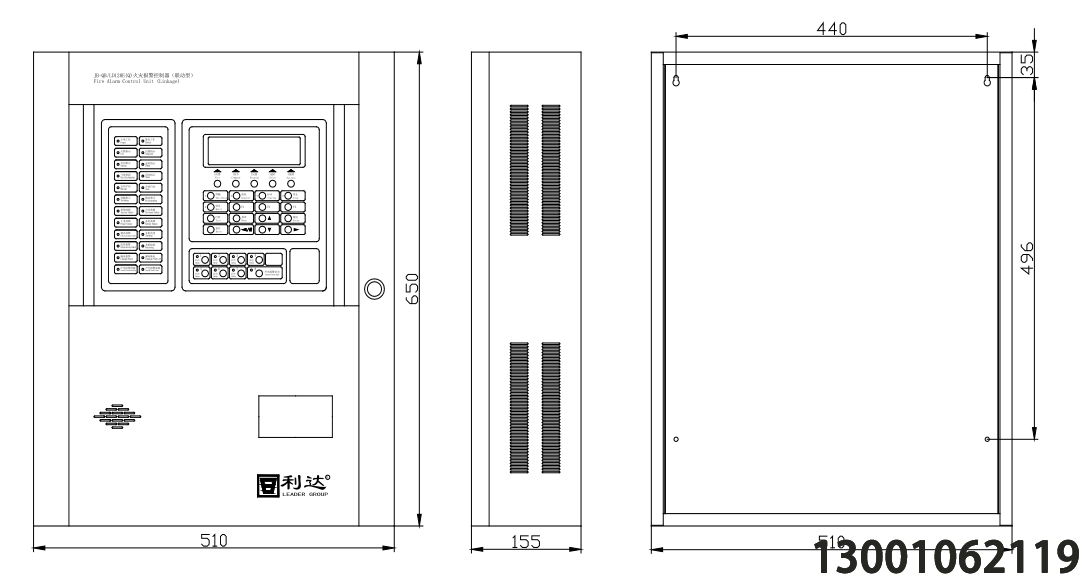

外形结构示意 图

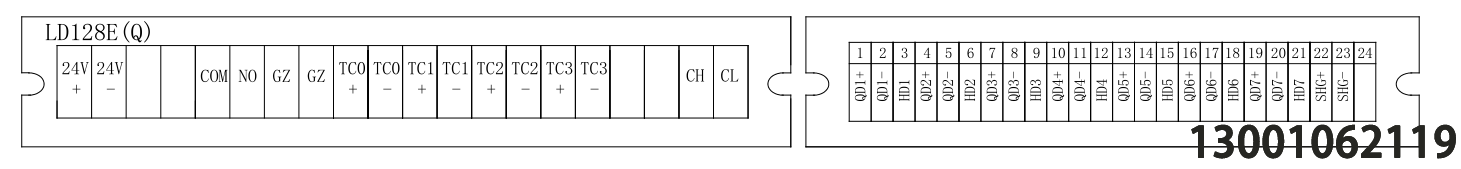

端子示意图
系统框图：与 与 LD128EN N (M) 相同。
布线要求：与 与 LD128EN N (M) 相同。24小时咨询热线13001062119
