JTF-GDF/LD3200E点型复合式感烟感温火灾探测器（防爆型）（编码型）采购热线：13001062119
介绍：
JTF-GDF/LD3200E 点型复合式感烟感温火灾探测器（防爆型）是利用光电传感器及温度传感器技术，内置单片机，具有现场
参数采集的能力，能准确分析火情、辨别真伪，降低误报率，并可根据应用场合的不同修改探测器的灵敏度阈值。每个探测器占
用一个地址点，采用电子编码方式编码，操作方便。采用特殊防潮技术，表面贴装（SMT）生产工艺，结构设计无污染、抗潮湿，
整体抗干扰能力强，可靠性高，性能价格比高。该产品可通过我公司生产的防爆接口模块 LD4800E-A 与 E/EN/EL 系列火灾报警控
制器配合使用。产品符合 GB3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》、GB3836.4-2010《爆炸性环境 第 4 部分：由
本质安全型“i”保护的设备》、GB4715-2005《点型感烟火灾探测器》、 GB4716-2005《点型感温火灾探测器》及企业标准 Q
DXLDG0009-2017 《点型光电感烟火灾探测器（防爆型）》、Q DXLDG0010-2017《 点型感温火灾探测器（防爆型）》的要求，取得防
爆合格证。防爆标志：Ex ib IIC T6 Gb。
功能：
★ 二总线，无极性。
★ 采用电子编码方式编码，占用一个地址点。
★ 内置单片机，工作可靠，误报率低。
★ 抗潮湿、抗干扰能力强。
★ 采用光电传感器和温度传感器双传感技术，无污染。
★ 采用本公司专有数字总线技术进行数据传输，实时了解现场数据。
★ 模拟量复合探测器，该产品具有定温特性，无差温特性。
★ 具有防爆功能，须配接 LD4800ED-A 中继模块。
★ 具有黑烟报警功能。

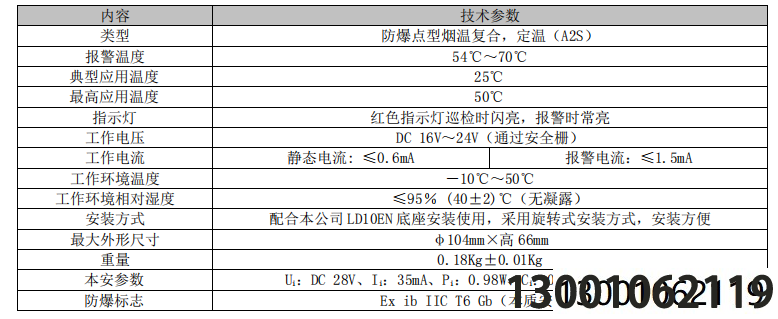

主要技术指标：
内容
技术参数
类型
防爆点型烟温复合，定温（A2S）
报警温度
54℃～70℃
典型应用温度
25℃
最高应用温度
50℃
指示灯
红色指示灯巡检时闪亮，报警时常亮
工作电压
DC 16V～24V（通过安全栅）
工作电流
静态电流: ≤0.6mA
报警电流：≤1.5mA
工作环境温度
－10℃～50℃
工作环境相对湿度
≤95％ (40±2)℃（无凝露）
安装方式
配合本公司 LD10EN 底座安装使用，采用旋转式安装方式，安装方便
最大外形尺寸
φ104mm×高 66mm
重量
0.18Kg±0.01Kg
本安参数
Ui：DC 28V、Ii：35mA、Pi：0.98W、Ci：0.0048μF、Li：0.1mH
防爆标志
Ex ib IIC T6 Gb（本质安全型）
探测器外形结构示意图：与 LD3200E 相同。
探测器安装及接线示意图：与防爆型 LD3000EN/A 相同。
安装步骤：与 LD3000EN/A 相同。
布线要求：与 LD3000EN/A 相同。
