J-SA B-M-LD2000ED手动火灾报警按钮（隔爆型） 采购热线：13001062119
J-SA B-M-LD2000ED 手动火灾报警按钮（以下简称 LD2000ED 手动报警按钮）采用特殊防潮技术，抗潮湿、抗干扰能力强，
该手动报警按钮占一个节点地址，采用电子编码方式编址，操作方便。LD2000ED 手动报警按钮与利达公司生产的 E/EN/EL 系
列控制器配合使用。当有火情时，人工确认火警后，手动操作报警按钮，向控制器发出火灾报警信号。满足 GB 19880-2005《手
动火灾报警按钮》、GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》、GB 3836.2-2010《爆炸性环境 第 2 部分：由
隔爆外壳“d”保护的设备》、GB 12476.1-2013《可燃性粉尘环境用电气设备 第 1 部分：通用要求》、GB 12476.5-2013/IEC
61241-1:2004《可燃性粉尘环境用电气设备 第 5 部分:外壳保护型“tD”》等标准，防爆标志 Ex dⅡC T6 Gb；Ex tD A21 IP66
T80℃。主要适用于石油、化工等行业具有防爆要求的场所，适用于 1 区、2 区，含有 IIC 类，T6 组爆炸性气体混合物场所。
经石油和化学工业电气产品防爆质量监督检验中心、公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心按照
CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》检验和审核，符合要求，取得防
爆合格证和消防产品 3C 认证证书。
功能：
★
二总线、无极性，采用专用嵌入式 MCU。
★
采用电子编码方式，占用一个地址，编址范围（0～255）。
★
室外型，具有防爆功能。
★
备有一组无源常开输出接点。
★
启动零件可重复使用，报警复位通过专用钥匙完成。

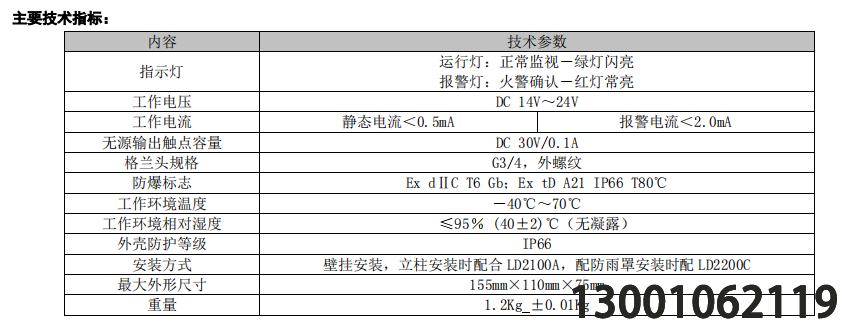

主要技术指标：
内容
技术参数
指示灯
运行灯：正常监视－绿灯闪亮
报警灯：火警确认－红灯常亮
工作电压
DC 14V～24V
工作电流
静态电流＜0.5mA
报警电流＜2.0mA
无源输出触点容量
DC 30V/0.1A
格兰头规格
G3/4，外螺纹
防爆标志
Ex dⅡC T6 Gb；Ex tD A21 IP66 T80℃
工作环境温度
－40℃～70℃
工作环境相对湿度
≤95％ (40±2)℃（无凝露）
外壳防护等级
IP66
安装方式
壁挂安装，立柱安装时配合 LD2100A，配防雨罩安装时配 LD2200C
最大外形尺寸
155mm×110mm×75mm
重量
1.2Kg ±0.01Kg

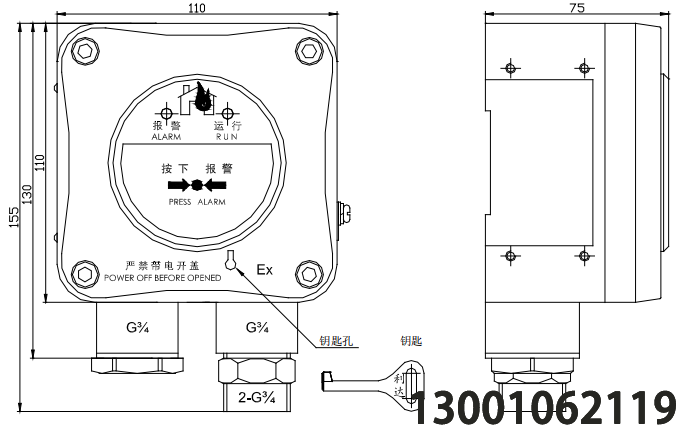

外形结构示意图：

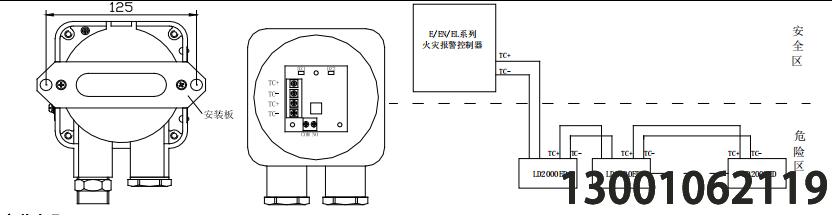

安装及接线示意图：
火灾报警控制器
危
险
区
安
全
区
LD2000ED
LD2000ED
LD2000ED
TC+
TC+
TC
TC-
TC+
TC-
TC+
TC-
安装步骤：
★
LD2000ED 手动报警按钮由“前盖组件”和“后壳”两部分组成；从包装中取出后分开，取出后壳，将前盖组件部分暂时保存
于包装盒中。
★
电子编码方式：将编址器上标有“二总线”的端口，与手动火灾报警按钮的“TC+、TC-”两端子用连接线相连接，编写相应
的地址号。(编号操作方法见编址器使用说明书)
★
将导线从后壳的入线孔穿过，按照接线方式接好线。
★
先将安装板和底壳固定，再将安装板固定在墙面上。室外安装时需配 LD2200C 防雨罩。
★
系统检验合格后，将后壳与前盖组件按照装配要求装配，并将二者用螺钉固定。
★
接地点接入大地。
布线要求：
★
二总线：宜选用 RVVP 4×1.5mm²耐压≥250V，外径Ф10mm～Ф16mm 的电缆。电缆的防爆进线口为 BGJ-G¾的管螺纹，可与 G¾
内螺纹金属管或 BNGⅡ-1000×G¾防爆挠管连接，对于不使用的出线孔用 BPT- G¾防爆堵头封堵。连接导线的长度应以总导线
电阻＜50Ω 为限，否则应考虑增大导线截面积，或加装总线中继器（不宜采用平行线）。
★
穿管要求：应单独穿入金属管，严禁与其他系统传输线路穿入同一管中。要求线与大地间绝缘阻抗大于 20MΩ。
