北京利达LD6901 消防控制室图形显示装置介绍（上） 采购热线：13001062119
介绍：
LD6901 消防控制室图形显示装置是基于计算机上的消防专用配套系统，需要与火灾报警控制器配套使用。适用国家标准
GB16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》，
取得消防产品 3C 认证证书。该产品广泛应用于政府机关、宾馆饭店、体育场馆、智能大厦、工矿企业的消防管理和监控领域中，
为保障您的安全发挥着不可替代的作用。
功能：
★
完全符合 GB16806-2006《消防联动控制系统》4.9 条款消防控制室图形显示装置标准，满足其各项功能，达到其规定的具体
要求。
★
在界面布局上，主界面显示总平面图，分界面为各个区域设施平面图，总平面图和各个区域设施平面图可自由切换。
★
具有各种原理图管理、设备设施管理、维保管理、消防资料和文档管理、报警信息管理功能。
★
平面图绘制美观，方便在现场条件下完成各种配置及操作。
★
记录准确、完善，可供打印。提供多种查询手段，满足用户日常管理的需要。
★
当软件系统接收到报警时，报警能自动在相应建筑平面图上的相应点准确定位且居中显示。
★
在软件系统中准确定位的报警点能够醒目提示，且自动闪烁，直到现场设备或软件系统复位以后相应的提示和闪烁自动恢复
正常和消除。
★
当软件系统接收到现场的火警时，相应点红色标注，故障时黄色标注，正常时绿色标注。
★
软件系统中可设置当接收到火警时打印机可自动打印，也可取消自动打印。
★
软件系统具备 MODBUS（设备与软件系统通讯的国际标准）通讯功能，可向第三方设备或系统输出报警内容或设备状态，可提
供符合 RTU MODBUS 或 TCP MODBUS 国际标准的通讯协议进行通讯，该软件系统的 MODBUS 功能支持 RS485 串口或 RJ45 网口两
种通讯接口方式通讯，以此实现不同厂家的设备或系统与图显装置互通互联。
★
当软件系统接收到报警时，可自动进行详细报警内容的中文或英文的朗读功能。
★
软件系统可设置为两种语言环境下，具有中文和英文两种软件界面风格，可进行自由切换。系统中的楼层平面图列表显示，
方便检索及查看建筑内各楼层平面图图纸。
★
楼层平面图可按多种不同比例缩放。
★
报警设备分类显示。
★
不同事件分类列表显示。
★
完善的操作员登录、管理制度。
★
可接收显示利达可燃气体控制器的报警信息和故障信息，并和火灾报警信息的显示有区别。
★
可接收显示利达电气火灾监控设备的报警信息和故障信息，并和火灾报警信息的显示有区别。
★
可接收显示利达防火门监控设备的报警信息（防火门开或关）和故障信息，并和火灾报警信息的显示有区别。
★
可接收显示利达光纤测温监控设备的报警信息和故障信息，并和火灾报警信息的显示有区别。
★
可接收显示利达电源监控设备的报警信息和故障信息，并和火灾报警信息的显示有区别。
★
通过利达一体化通讯协议并在第三方设备支持的条件下可接收显示该设备的报警信息和故障信息，并和火灾报警信息的显示
有区别。
★
系统支持 WMF 格式的矢量图，且放大缩小不失真。
★
可通过现场用户选配的短信猫（具备 RS232 接口或 USB 接口并支持 AT 指令集），并在短信猫中插入中国移动或中国联通的 SIM
卡（具备发短信的功能），则可将接收到的火警详细信息以短信的方式第一时间发送到 10 个用户的手机上；
★
可一键将版本为 V 4.03 以前的老 CRT 数据导入到该系统里，免去了重复录入数据的工作；
★
报警声音具备三种模式可选，分别为：语音报警、声音报警、语音和声音混合报警；
★
系统录入数据时可导入现场的 EXCEL 调试数据，极大的减少了数据录入工作；
★
接收到的报警信息可向前向后逐条或分页查看及定位；
★
在多台报警设备联网的情况下如在该网络里部署多台 LD6901 装置，可通过设置每台 LD6901 装置系统【回路启用/禁用】选项
则可按不同的防区接收警情信息，便于现场分区管理。
★ 可选配立柜、琴台或壁挂支架进行安装。产品前面板设鼠标仓，方便鼠标收纳，鼠标仓盖板翻开平置，方便鼠标操作。

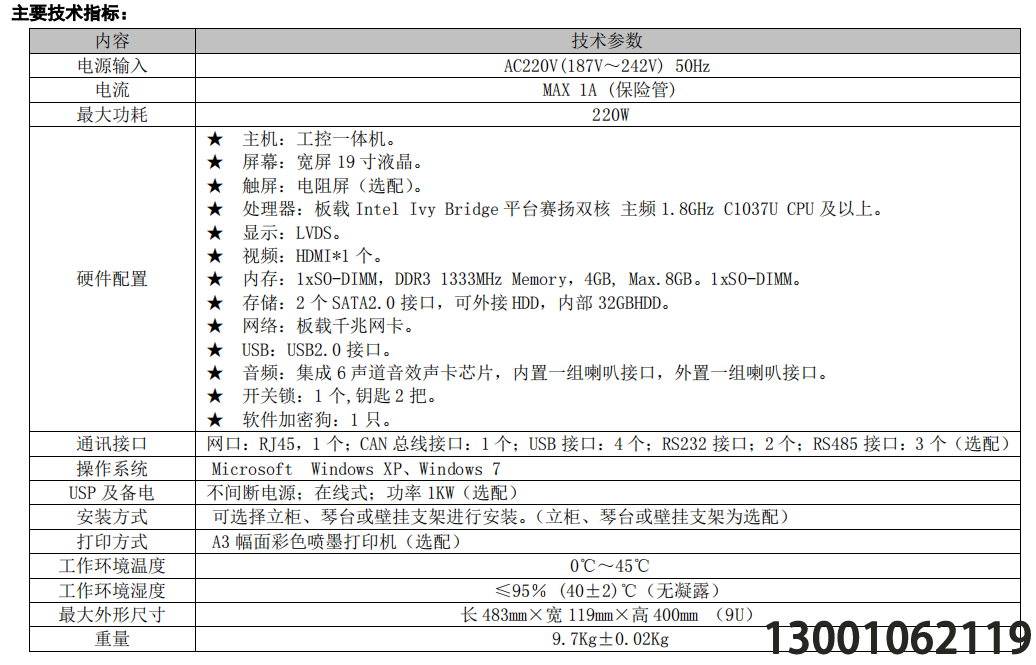

主要技术指标：

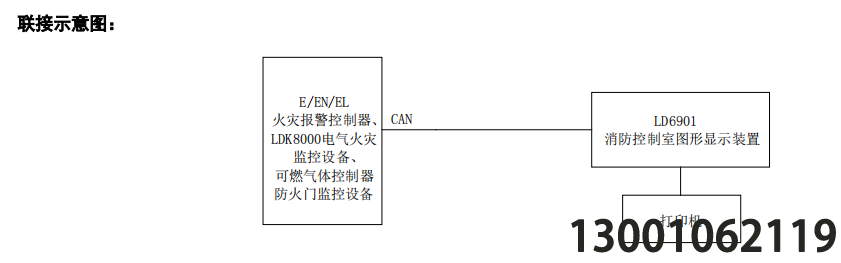

联接示意图：

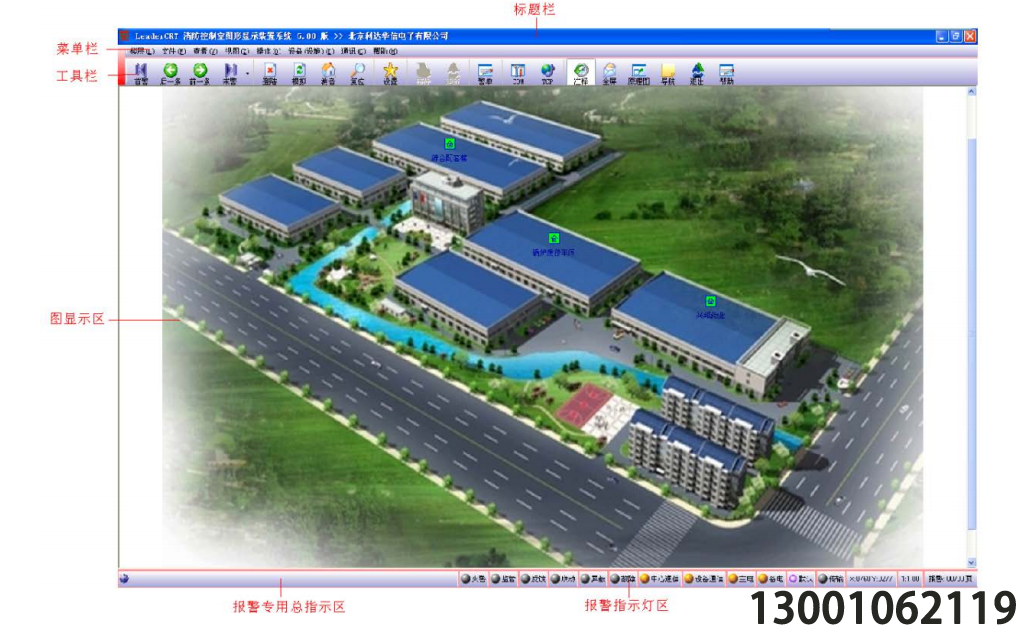

软件系统显示示意图：

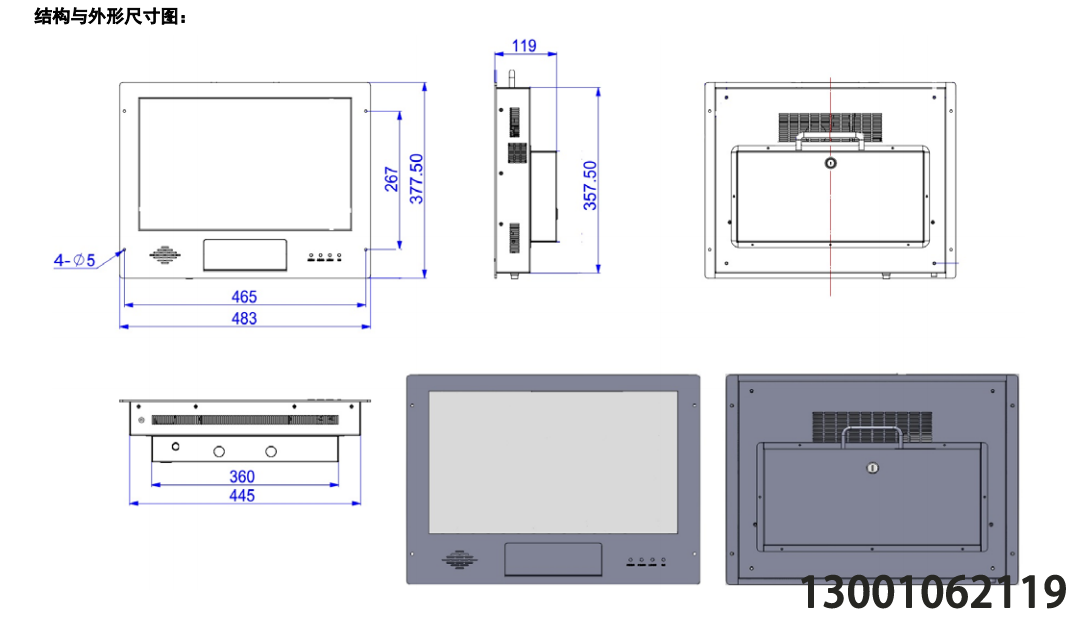

结构与外形尺寸图：
