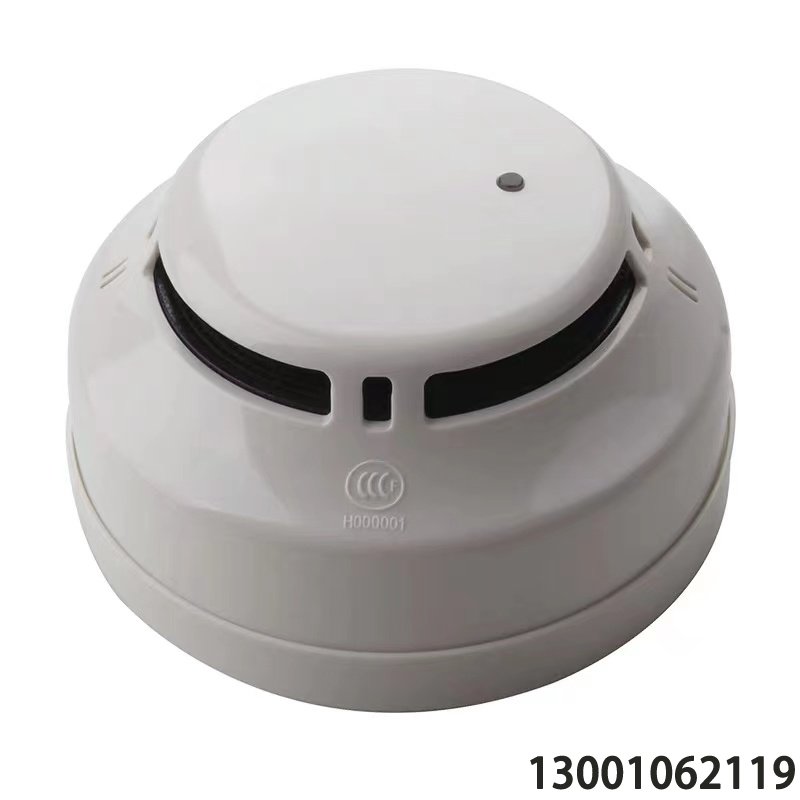

JTY-GM-LD3001EN/A 点型光电感烟火灾探测器（编码型） 采购热线：13001062119
JTY-GM-LD3001EN/A 点型光电感烟火灾探测器与本公司 LD11EN(B)底座及 LD128E/EN 系列控制器配合使用，内置微处理器，采用光电传感技
JTY-GM-LD3001EN/A 点型光电感烟火灾探测器与本公司 LD11EN(B)底座及 LD128E/EN 系列控制器配合使用，内置微处理器，采用光电传感技
术对探测器采集周遭环境的烟雾浓度，当浓度超出探测器阈值时发出声光报警，同时传递火警到控制器，而探测器采集的浓度也可上传到控制器进行显
示。每个 LD3001EN/A 占用控制器一个节点地址，采用电子编码方式编码，操作方便；抗干扰能力强，可靠性高；结构设计无污染，抗潮湿；LD3001EN/A
广泛应用于工业及民用建筑。经公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心按照 GB4715-2005《点型感烟火灾探测器》、
CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品 3C 认
证证书。
功能：
★
二总线、无极性。
★
电源总线，有极性。
★
采用专用嵌入式 MCU 技术的第二代分布智能型产品。
★
采用电子编码方式，占一个地址点。
★
具有黑烟报警功能。
★
具有声光报警功能功能。
★
模拟量感烟探测器，可以上传控制器现场烟浓度数据。
主要技术指标：
探测器外形结构示意图：
探测器安装示意图：与 LD3000EN/A 相同。
接线示意图：
安装步骤：
1) 将每只探测器写入地址。使每只探测器对应唯一的一个节点地址（地址范围 0～255）。（探测器写地址的具体操作方法：编址器使用说明书）。
2) 在天花板预埋或吊顶骨架装入两个 M4 的螺丝，中心距为 49mm～79.5mm。最大安装高度：12m，最大保护面积：80m2。
3) 将探头底座 LD11EN(B)固定在这两个螺丝上。
4) 将二总线和 24V(即电源总线)分别连接到探头底座的接线端子上，注意 24V 的极性。
5) 将探测器的卡楞对准探测器底座的卡槽，放入底座中，顺时针旋转探测器至紧固。
布线要求：
★
二总线：宜选用截面积≥1.0mm2
的阻燃 RVS 铜芯双绞线。连接导线的长度应以总导线电阻＜50Ω为限，否则应考虑增大导线的截面积，或加装
总线中继器（不宜采用平行线）。
★
DC 24V 电源总线：宜选用截面积≥1.5mm2 的耐火 BV 铜芯电线电缆。电源线总压降≤3V，否则应考虑增大导线截面积。
