北京利达华信LD-FM6021常开模块接线与调试设置
24小时咨询热线：13001062119

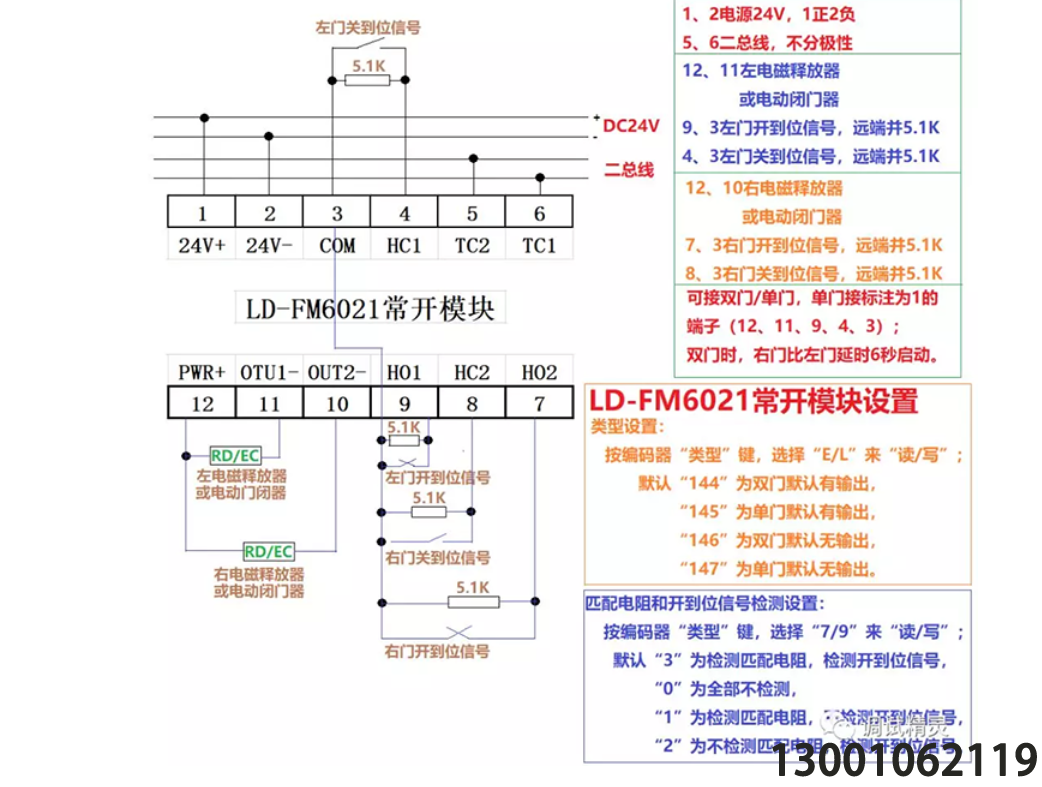

1 、2电源是24V，1正2负；5 、6是信号二总线，不分极性；12 、11是左电磁释放器或电动闭门器；9 、3是左门开到位信号，远端并5.1K电阻；4 、3是左门关到位信号，远端并5.1K电阻；12 、10右电磁释放器或电动闭门器；7 、3右门开到位信号，远端并5.1K电阻；8 、3右门关到位信号，远端并5.1K电阻。可接双门/单门，单门标注为1的端子（12 、11 、9 、4 、3）；双门时，右门比左门延时6秒启动。
LD-FM6021常开模块设置
类型设置： 编码器“类型”键，选择“E/L”来“读/写”；默认“144”为双门默认有输出；“145”为单门默认有输出，“146”为双门默认无输出，“147”为单门默认无输出。
匹配电阻和开到位信号检测设置： 按编码器“类型”键，选择“7/9”来“读/写”；默认“3”为检测匹配电阻，检测开到位信号，“0”位全部不检测，“1”位检测匹配电阻，检测开到位信号，“2”为不检测匹配电阻，检测开到位信号。
