北京利达华信气体灭火盘LD5503EN接线图
24小时咨询热线：13001062119

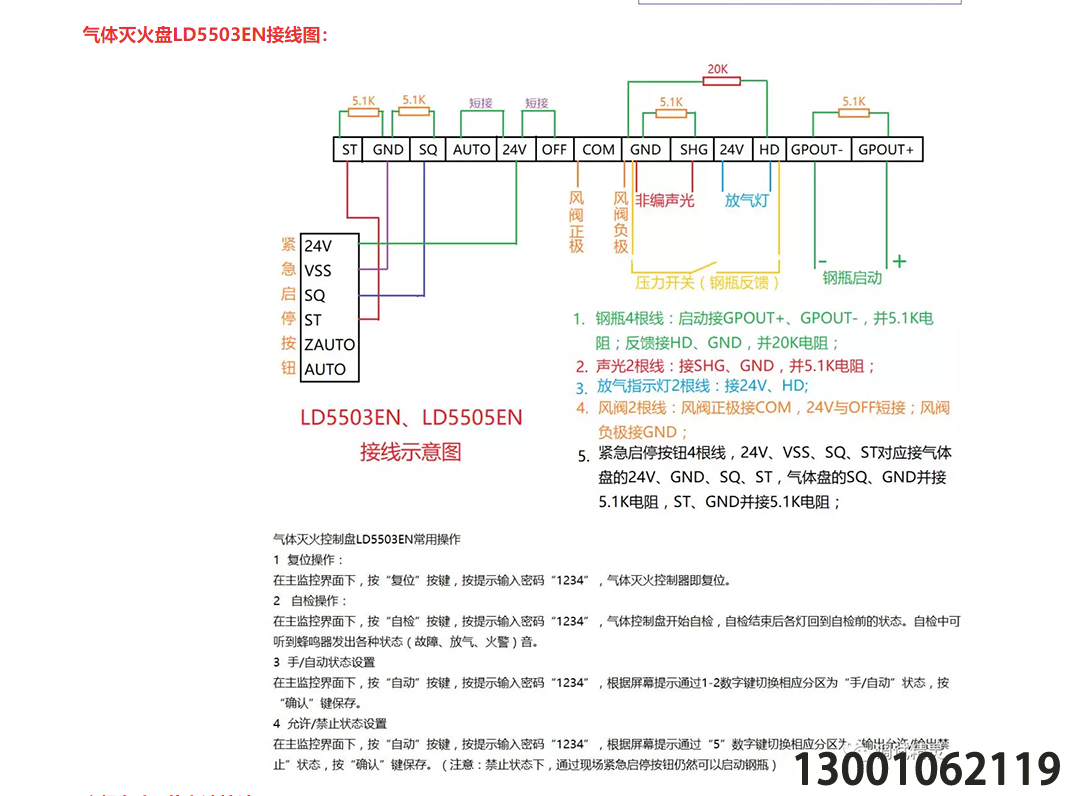

气体灭火盘LD5503EN接线图:
1.钢瓶4根线:启动接GPOUT +、GPOUT -,并5.1K电阻;反馈接HD、GND,并20K电阻 。
2.声光2根线:接SHG、GND,并5.1K电阻;
3.放气指示灯2根线:接24V、hD;
4.风阀2根线:风阀正极接COM,24V与OF短接;风阀负极接GND；
5.紧急启停按钮4根线,24V、VSS、SQ、ST对应接气体盘的24V、GND、SQ、ST,气体盘的SQ、GND并接5.1K电阻,ST、GND并接5.1K电阻。
气体灭火控制盘LD5503EN常用操作
1、复位操作:在主监控界面下,按“复位”按键,按提示输入密码“1234,气体灭火控制器即复位
2、自检操作:在主监控界面下,按“自检按键,按提示输入密码“1234,气体控制盘开始自检,自检结束后各灯回到自检前的状态。自检中可 听到蜂鸣器发出各种状态(故障、放气火警)音。
3、手/自动状态设置在主监控界面下,按“自动按键,按提示输入密码“1234,根据屏幕提示通过1-2数字键切换相应分区为“手/自动状态,按确认“键保存。
4、允许/禁止状态设置在主监控界面下,按“自动按键,按提示输入密码1234,根据屏幕提示通过“
5、数字键切换相应分区输出禁止状态,按“确认键保存。(注意:禁止状态下,通过现场紧急启停按钮仍然可以启动钢瓶)。
