防火门监控系统是建筑火灾自动报警一体化控制系统的重要组成部分，2016年我公司推出面向民用和公共建筑领域的智能化防火门监控系统。
一、系统用途
防火门是建筑内防火分区、防火间隔的重要组成部分。可有效阻止火势蔓延、烟气扩散，同时又是人员安全疏散、消防员扑救火灾的必经关口。防火门的启闭在人员疏散中起到至关重要的作用。因此疏散通道途经的防火门状态信息必须反馈至消防控制室或有人值班场所内的防火门监控器。
防火门监控系统负责监测所有位于疏散通道的防火门开启、关闭及故障状态。当火灾发生时，由防火门监控器通过防火门监控模块控制电磁释放器、电动闭门器自动关闭相应区域的常开防火门，常闭防火门由门磁开关反馈当前防火门的开、关及故障状态信息，并上传到防火门监控器。
二、标准规范及设计依据
防火门监控系统产品应符合下列规范：
GB 50116-2013 《火灾自动报警系统设计规范》
4.6 防火门及防火卷帘系统的联动控制设计
4.6.1防火门系统的联动控制设计，应符合下列规定：
1) 应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭。
2) 疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器。
6.11 防火门监控器的设置
6.11.1 防火门监控器应设置在消防控制室内，未设置消防控制室时，应设置在有人值班的场所。
6.11.2 电动开门器的手动控制按钮应设置在防火门内侧墙面上，距门不宜超过0.5m，底边距地面高度宜为0.9m～1.3m。
6.11.3 防火门监控器的设置应符合火灾报警控制器的安装设置要求。
GB 50016-2014 《建筑设计防火规范》
6.5.1 防火门的设置应符合下列规定：
1) 设置在建筑内经常有人通行处的防火门宜采用常开防火门。常开防火门应能在火灾时自行关闭，并应具有信号反馈的功能。
2) 除允许设置常开防火门的位置外，其他位置的防火门均应采用常闭防火门。常闭防火门应在明显位置设置“保持防火门关闭”等提示标识。
3) 除管井检修门和住宅的户门外，防火门应具有自行关闭功能。双扇防火门应具有按顺序自行关闭的功能。
4) 除本规范第6.4.11条第4款的规定外，防火门应能在其内外两侧手动开启。
（注：6.4.11 4人员密集场所内平时需要控制人员随意出入的疏散门和设置门禁系统的住宅、宿舍、公寓建筑的外门，应保证火灾时不需使用钥匙等任何工具即能从内部易于打开，并应在显著位置设置具有使用提示的标识。）
5) 设置在建筑变形缝附近时，防火门应设置在楼层较多的一侧，并应保证防火门开启时门扇不跨越变形缝。
6) 防火门关闭后应具有防烟性能。
7) 甲乙丙级防火门应符合现行国家标准《防火门》GB12955的规定。
GB 25506-2010 《消防控制室通用技术要求》
5.3.9对防火门及防火卷帘系统的控制和显示应符合下列要求：
a) 应能显示防火门控制器、防火卷帘控制器的工作状态和故障状态等动态信息。
b) 应能显示防火卷帘、常开防火门、人员密集场所中因管理需要平时常闭的疏散门及具有信号反馈功能的防火门的工作状态。
c) 应能关闭防火卷帘和常开防火门，并显示其反馈信号。
GB 50877-2014 《防火卷帘、防火门、防火窗施工及验收规范》
6.3.1 常闭防火门，从门的任意一侧手动开启，应自动关闭，当装有信号反馈装置时，开、关状态信号应反馈到消防控制室。
6.3.2 常开防火门，接到消防控制室手动发出的关闭指令后，应自动关闭，并应将关闭信号反馈至消防控制室。
6.3.3 常开防火门，接到现场手动发出的关闭指令后，应自动关闭，并应将关闭信号反馈至消防控制室。
GB 29364-2012 《防火门监控器》
3.1 防火门监控器 indicating and control unit for fire resistant doorsets
用于显示并控制防火门打开、关闭状态的控制装置。
3.2 防火门电动闭门器 electric closer for fire resistant doorsets
能够在收到指令后将处于打开状态的防火门关闭，并将其状态信息反馈至防火门监控器的电动装置。
3.3 防火门电磁释放器 electric release device for fire resistant doorsets
使常开防火门保持打开状态，在收到指令后释放防火门使其关闭，并将本身的状态信息反馈至监控器的电动装置。
3.4 防火门门磁开关 magnetic contact for fire resistant doorsets
用于监视防火门的开闭状态，并能将其状态信息反馈至防火门监控器的装置。
3.5 防火门故障状态 abnormal states of fire resistant doorsets
防火门处于非正常打开的状态或非正常关闭的状态。
三、利达防火门监控系统简介
在2016年利达推出防火门监控系统，该系统是面向民用和公共建筑领域的新一代智能化系统。系统具有高智能、多功能、高可靠性、适用性广等特点。广泛适用于商业、医院、学校、住宅、剧院、展览馆、交通枢纽港站、办公楼宇等各种场合。
防火门监控系统由LD-FM118防火门监控器、防火门监控模块（LD-FM6021常开模块、LD-FM6022常闭模块）、防火门门磁开关、防火门电磁释放器、防火门电动闭门器等部件组成。防火门监控器是系统的核心，用于显示并控制防火门打开、关闭状态、联动的控制装置。防火门门磁开关、防火门电磁释放器、防火门电动闭门器是系统的执行机构，平时处于巡检状态，即时上报防火门状态信息。

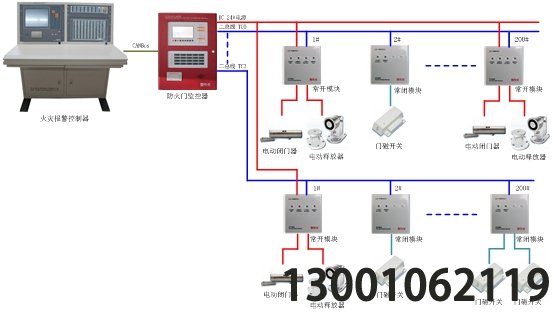

四、利达防火门监控系统示意图
