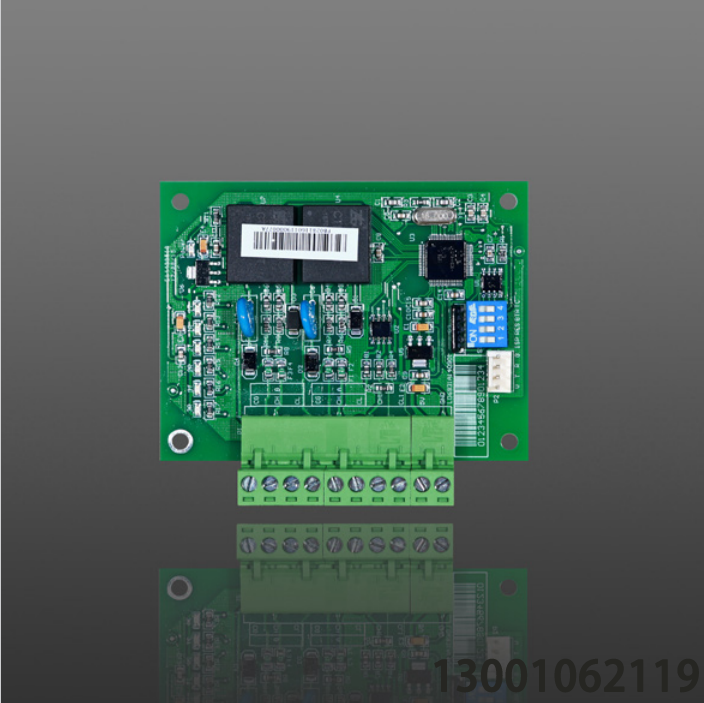

LD6800EC-1输入输出模块（联动模块）：
二总线，无极性，接5、6端子。电源二总线，有极性，接1、2端子,1为正极；24V有源输出线接9、10端子。信号反馈接11、12端子。且9，10端子要接5.1K检测电阻；11，12端子要接82Ｋ检测电阻。
LD6800EN-2双输入输出模块（联动模块）：
二总线，无极性，接5、6端子。电源二总线，有极性，接1、2端子,1为正极。第一组24V有源输出线接9、10端子，信号反馈接11、12端子。第二组24V有源输出线接7、8端子，信号反馈接3、4端子。
注意：与LD6800EC-1同样需要接检测电阻，需两套。
布线要求：
（1）信号线管井主线：铜导线截面积≥1.5平方毫米，耐压≥250V，双绞线。平面线：铜导线截面积≥1.0平方毫米，耐压≥250V，双绞线。也可采用电缆，电缆规格为：两芯铜线截面积≥1.0平方毫米，耐压≥250V。
（2）连接导线的长度应以总导线电阻<70Ω为限，否则应增大导线的线径，或加装总线中继器
（3）DC24V联动电源线：管井主线：铜导线截面积≥4.0平方毫米，耐压≥250V，使用双色双绞线以区分DC24V和地线。平面线：可以采用两芯铜导线截面积≥1.5平方毫米。且回路导线总压降≤3V。否则应考虑增大导线截面积。
