一，介绍:

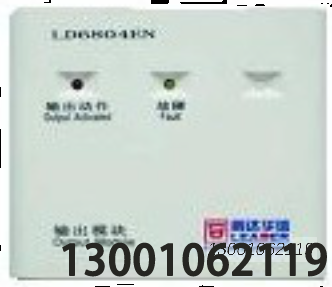

　　LD6804EN输出模块采用单片机和智能软件、特殊防潮处理技术、表面贴装(SM下)生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于消防广播的控制。可以与利达公司生产的E/EN/EL系列火灾报警控制器配合使用。满足G 816806-2006《消防联动控制系统》和《消防产品3C认证实施规则》，取得消防产品3C认证证书。

　　二，功能:

　　★二总线。无极性。

　　★电源线，有极性。

　　★采用电子编码方式编址，占一个地址点。

　　★红色指示灯显示模块动作信息。

　　★黄色指示灯显示模块故障信息。

　　★绿色指示灯显示模块工作信息。

　　★控制，20V定压音频信号的输出。

　　★注意:电源总线断电、音频输出、输入信号断路、短路时.模块返回故障信号。

　　三，主要技术指标:

　　类型：输出模块

　　指示灯：模块动作一红色长亮线路故障一黄色长亮模块正常一绿色闪亮

　　工作电压：DC 24V (DC 18V一26V)

　　电源总线:二总线:DC 14V一24V

　　工作电流：电源总线: <15mA(静态) <40mA(动作) 二总线< 0.5mA

　　输出信号参数：<60W/120V音频信号

　　工作环境温度：-10℃一45℃

　　工作环境相对湿度：小于等于95RH（40 t 2℃）

　　安装方式：配合本公司LD60(N)底座安装使用，采用插拔式结构。安装方便

　　大外形尺寸： 长100mm x宽40mm x高67mm

　　重量： 0.095Kg t 0.01 Kg

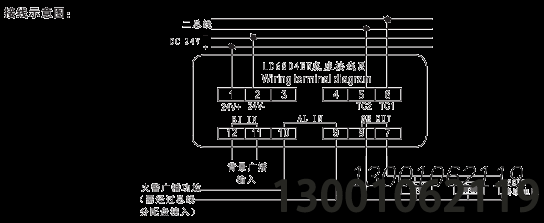

　　四，接线端子示意图：

　　利达华信LD6804EN输出模块接线图

　　五，安装方式及安装布骤:

　　★用螺钉将模块通用底座LD60(N)安装在86H50预埋盒固定孔上。

　　★将各导线由底部进出线孔穿入并与相应端子正确连接。

　　★系统接线校验后，将模块底壳上的文字与底座定位孔边上的文字方向一致，扣在底座上，并按压使两部分扣紧合缝。

　　六，布线要求:

　　★二总线:宜选用截面积)1.0m m“的阻燃RVS铜芯双绞线。连接导线的长度应以总导线电阻<50 n为限，否则应考虑增大导线的截面积，或加

　　装总线中继器(不宜采用平行线)。

　　★DC 24V电源总线:宜选用截面积)1.5mm“的耐火BV铜芯电线电缆。电源线总压降<3V，否则应考虑增大导线截面积。

　　★广播音频线:宜选用截面积)1.0m m“的阻燃RVS铜芯双绞线。
