一，主要技术指标:

　　主电源电压： DC 24V(22一27V)

　　通讯方式： RS485

　　输出电压： DC 24V

　　大输出电流：电磁阀:1一2A.声光:0.2一，A，无源输出:0.5A

　　无源接点容量：2A/24V

　　空载功耗： <50W

　　工作环境温度：0℃一45℃

　　工作环境相对湿度： 小于等于95RH(40士2℃)

　　安装方式： 壁挂式

　　大外形尺寸：长230mm x宽150mm x离44mm

　　重量：1.OKgx0.1Kg

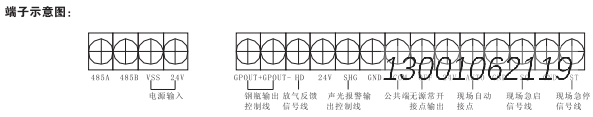

　　二，端子示意图：

　　485A，485B:与气体灭火控制器相连.用于控制器命令和现场状态信息的传递.

　　三，与现场设备的接线示惫图:

　　与LD5503EN相同。

　　与火灾报警控制器、现场设备连接:

　　LD5505EN通过RS485总线与气体灭火控制器LD5504EN相连，同时直接与防火区的现场设备相连，当带多个防火分区时.每个防火分区需要

　　一个中继模块，与同一个LD5504EN相连的多个中继模块需要通过拨码开关选择不同的地址，不可重号。与火灾报警控制器、一个防火分区设备连线示意图参见LD5504EN。注意:当现场设备GP+、GP-端子接电爆管时，必须通过继电器隔离，不可直接相连.
