一，手报外形示意图：

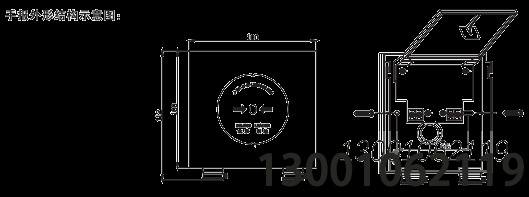

　　利达华信J-SA B-M-LD2000E(Ex)手动火灾报铸按钮(防爆型)外形尺寸图

　　二，接线端子示意图：

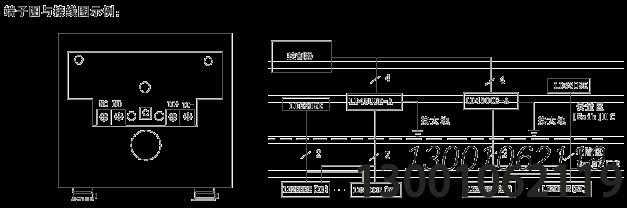

　　利达华信J-SA B-M-LD2000E(Ex)手动火灾报铸按钮(防爆型)端子接线图

　　三，安装步骤:

　　★LD2000E(Ex)手动火灾报警按钮(防爆型)按钮由“底壳”和“上盖”两部分组成。从包装中取出后分开，取出底壳，上盖部分及专用螺钉

　　保存待用。

　　★将导线从底座的入线孔穿过。按照接线方式接好线。然后用合适的螺钉将底亮固定在墙面。

　　★系统检验合格后，将底壳与上盖按照装配要求装配，并将上盖与底壳用自带专用螺钉固定。

　　★安装要求:按照G B3836.15-2000爆炸性气体环境用电气设备第15部分危险场所电气安装(煤矿除外)的有关规定进行。安全栅到按钮之间

　　连接电缆或导线允许的总的大分布电容(Cc)为0.02 N F，大分布电感( Lc)为1 mHo

　　四，布线要求:

　　与LD2000EN相同。

　　★二总线:宜选用截面积)1.Omm“的阻燃RVS铜芯双绞线。连接导线的长度应以总导线电阻<50 i}为限，否则应考虑增大导线的截面积，或加

　　装总线中继器(不宜采用平行线)。

　　五，介绍:

　　J-SA B-M-LD2000E(Ex)手动火灾报警按钮(防爆型)按钮采用特殊防潮技术，抗潮湿、抗干扰能力强，适用于石油、化工等行业。该手动报警按钮占一个地址点，采用电子编码方式编址，操作方便。该产品通过LD4800E-A中继模块箱与我公司生产的E/EN/EL系列火灾报警控制器配合使用。人工确认火警后，手动操作本按钮，向控制器发出火警信号。此手动报警按钮还可以手动启动消防泵，当有火情时，人工确认火警后，手动操作报警按钮，向控制器发出火灾报警信号，同时通过LD6809E(防爆隔离器)启动消防泵，灭火人员即可持消防栓箱内的水枪就地进行灭火。

　　J-SA B-M-LD2000E(Ex)手动火灾报警按钮(防爆型)按钮须与安全栅配套组成本安防爆系统，该系统符合GB3836.1-2010 ((爆炸性环境第

　　1部分:设备通用要求)) , GB3836.4-2010 ((爆炸性环境第4部分:由本质安全型“i”保护的设备》、G 819880-2005《手动火灾报警按钮》、G B/T19001-2008《质管理体系要求》标准，防爆标志Ex ib IIC下6 Gb;经石油和化学工业电气产品防爆质监督检验中心、消防产品合格评定中心及国家消防电子产品质量监督检验中心检验和审核，符合要求，取得防爆合格证和消防产品3C认证。
