技术特性

通过安全栅的工作电压:DC16V~24V

报警电流:<1.5mA

相对湿度:<93%RH士3%

静态电流:<0.5mA

环境温度:-10C~50C

外形尺寸:中104X48mm

防爆标志:Ex ib IIC T6 Gb(符合GB/T 3836.1-2021、GB/T 3836.4-2021标准)探测器最高表面温度<80C

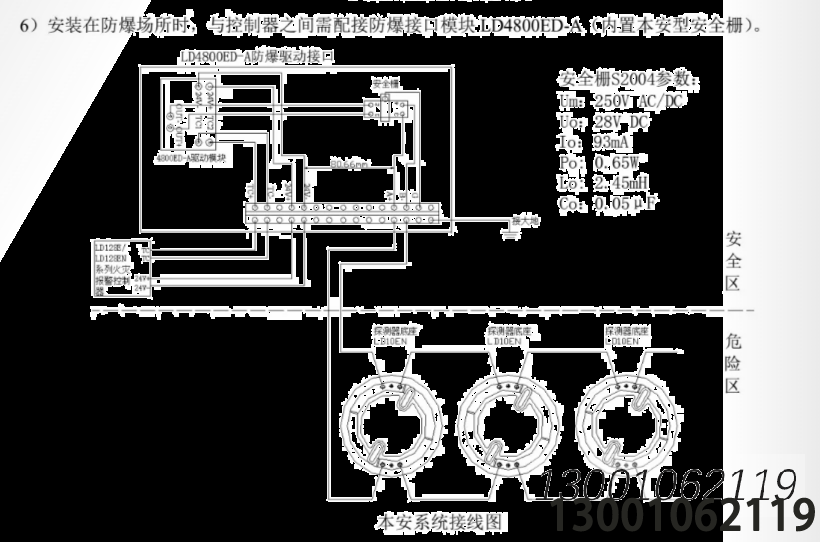

本安参数:Ui:DC28V，Ii:93mA，Pi:0.65W，Ci:240pF，Li:0mH

防爆证号:CE23.0857X

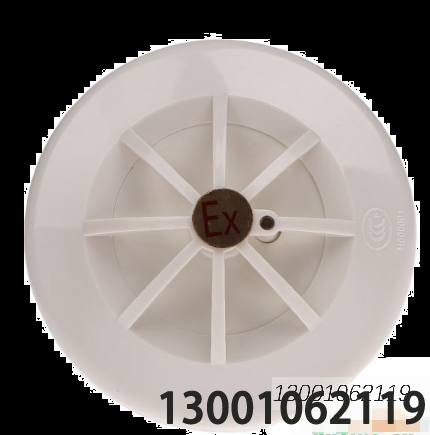

结构特性与工作原理

3.1工作原理本产品由温度采集电路(由热敏电阻等元件组成)，单片机，塑料外壳和底座组成温度采集电路将温度信号转变为电压信号，单片机根据此电压信号判断火灾状况，测量的结果通过二总线发给上位机(控制器)，并通过发光二极管反映出结果 (正常监视状态闪亮，火警常亮)。3.2结构特性

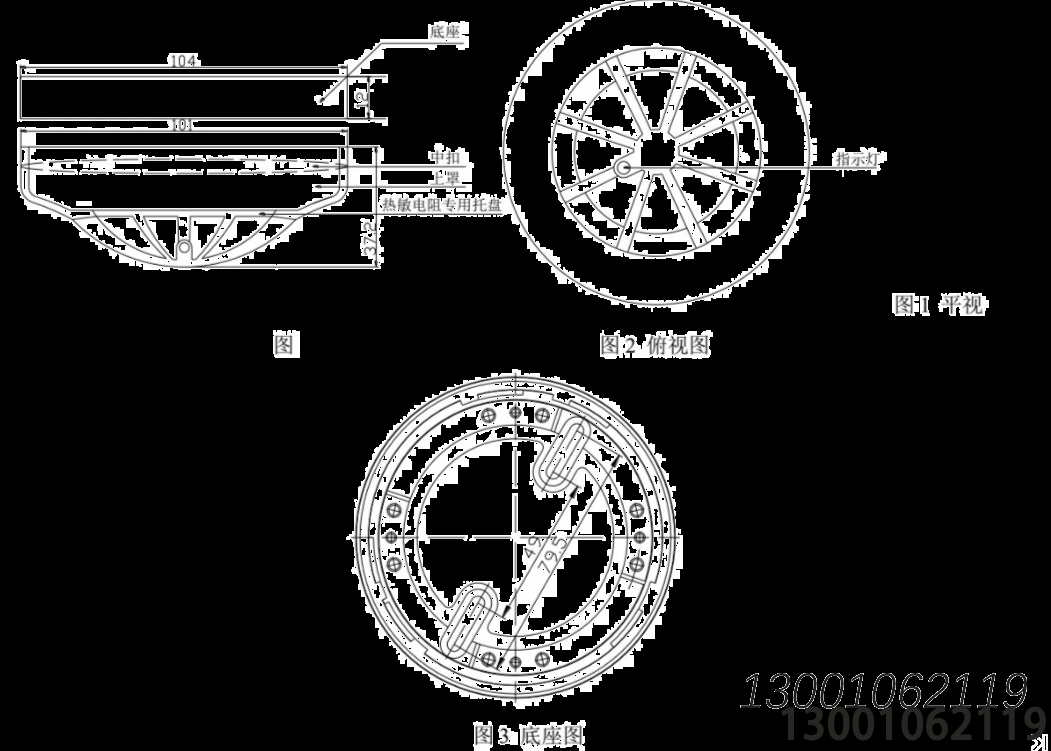

结构由上罩、热敏电阻专用托盘、中扣和底座组成3.2.1尺寸如下图所示:(单位:mm

  安装

4.1开及检查

小心打开包装，勿损伤设备。检查产品外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。

若有问题应及时解决，方可进行安装。

4.2设备基础、安装条件及安装的技术要求

安装需要配套的有编址器一台，M4 螺丝 2个，螺丝刀一把

探测器回路二总线宜选用截面积>1.0mm的阻燃双色双铜软 (ZR-RVS2X10 mm或选用截面积≥1.0mm“的阻燃铜芯电缆 (ZR-RVV2X10 mm耐压250V。连接导线的长度应以总导线电阻<50Q 为限，否则应考虑增大导线的截面积，或加装总线中继器(不宜采用平行线)。

穿金属管或阻燃管敷设，应单独穿入金属管、经阻燃处理的硬质朔料管或封闭式线槽中，严禁与其它系统传输线路穿入同一管中。

4.3安装程序、方法及注意事项

1将每只探测器写入地址。使每只探测器对应唯一的一个节点地址(地址范围 0~255)每个探测回路中

最多安装 256 只探测器(具体操作步骤见:编址器使用说明书。在天花板预埋或吊顶骨架装入两个 M4 的螺丝，中心距为 49mm~79.5mm。最大安装高度:8m，最大2)

保护面积:50m

3)将探测器底座固定在这两个螺丝上

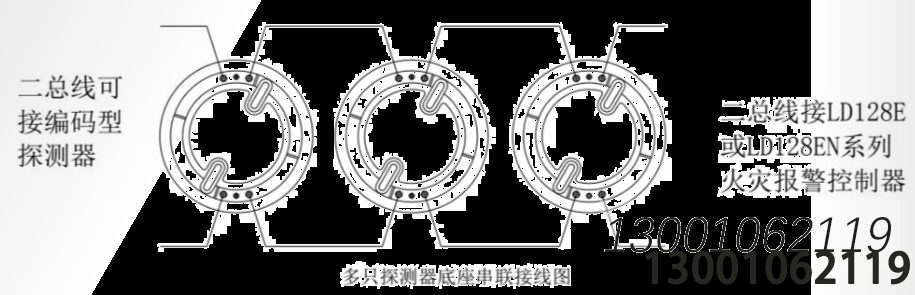

4)将两根总线分别连接到探测器底座的接线端子上

5)将探测器的卡楞对准探测器底座的卡槽，放入底座中，顺时针旋转探测器至紧固注意事项:一定不要将 220V 接入二总线，这样会将探测器烧坏。

7.防尘罩的使用说明: 探测器在使用前不要将防尘罩去掉，以防止灰尘进入探测器内部。系统正式投入使用前将防尘量统一去掉，统一回收处理，请不要随意丢弃，避免污染
