技术特性

2.1主要参数

女工作电压: DC 16V~24V

大静态电流:<0.5mA

大报警电流:<1.5mA

女环境温度:-10C~50C

大相对湿度:<93%士3%

大外形尺寸:中104XH66mm

女防爆标志: Ex b IIC T6 G (符合 GB 3836.1、GB 3836.4 标准)大探测器最高表面温度≤80C。

大本安参数:U: 28V DC、I: 93mA、P: 0.65W 、C: 120PF、Li: 10uH;大防爆证号:CE22.7058X

安装

4.1 开箱及检查

小心打开包装，勿损伤设备。检查产品外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致.若有问题应及时解决，方可进行安装

4.2 设备基础、安装条件及安装的技术要求

安装需要配套的有编址器一台,M4 螺丝 2个,螺丝刀一把。探测器回路二总线宜选用截面积≥1.0mn”的双色双绞铜芯线，穿金属管或阻燃管敷设，也可采用控制电缆，如: KVV-2X0.75m;连接导线的长度应以总导线电阻<70Q 为限，否则应增大导线的线径。

4.3 安装程序、方法及注意事项

4.3.1 将每只探测器写入地址。使每只探测器对应唯一的一个节点地址(地址范围 0~255)。每个探测回路中最多安装 256 只探测器(具体操作步骤见: 编址器使用说明书)。4.3.2 在天花板预埋或吊顶骨架装入两个 M4 的螺丝，中心距为 49mm~79.5mm。最大安装高度:8m~12m.

最大保护面积: 50m。

4.3.3 将探测器底座固定在这两个螺丝上。

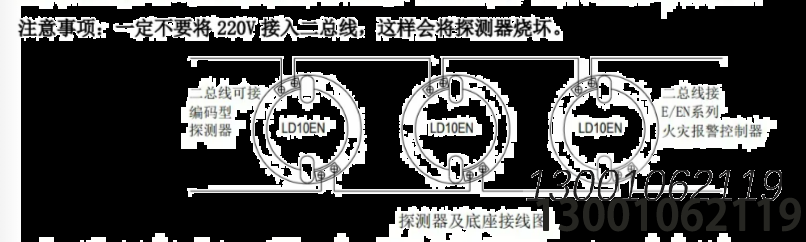

4.3.4 将两根总线分别连接到探测器底座的接线端子上。

4.3.5将探测器的卡楞对准探测器底座的卡槽，放入底座中，顺时针旋转探测器至紧固.

​
