技术特性

2.1主要性能

二总线、无极性。

采用专用嵌入式MCU技术的第二代分布智能型产品

采用电子编码方式，占一个地址点。

具有污染补偿功能。

模拟量感烟探测器，可以上传控制器现场烟浓度数据。

双光电烟感探测， 抗多种环境干扰，主要应用于典型文物建筑项目。

2.2技术参数

总线工作电压:DC18V。

总线静态电流:<0.4mA。

总线报警电流:<1.5mA。

安装

4.1开及检查

小心打开包装，勿损伤设备。检查产品外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。若有问题应及时解决，方可进行安装。

4.2安装及布线要求

4.2.1安装工具:安装需要配套的有编址器1台，M4 螺丝2个，螺丝刀1把4.2.2安装步骤

1) 将每只探测器写入地址。使每只探测器对应唯一的1个节点地址(地址范围0~255)。(探测器写地址的具体操作方法:编址器使用说明书)。

在天花板预埋或吊顶骨架装入两个 M4 的螺丝，中心距为 50mm~70m。最大安装高度:12m，最大保护2)面积:120m。

3将探头底座LD10G 固定在这两个螺丝上。

将两根总线分别连接到探头底座的接线端子上。

将探测器的卡楞对准探测器底座的卡槽，放入底座中，顺时针旋转探测器至紧固5

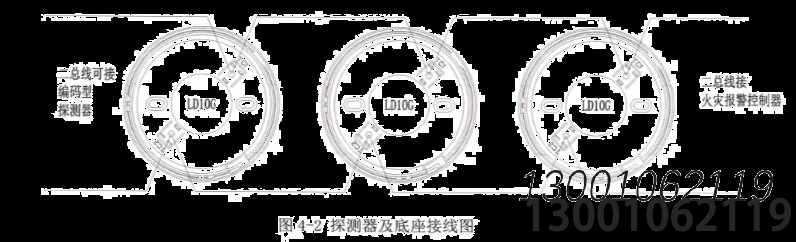

4.2.3接线示意图

4.2.4 布线要求:

探测器回路二总线:宜选用截面积1.0m的阻燃双色双绞软线 (ZR-RVS2X1)或选用截面1积≥1.0m的阻燃铜芯电缆 (ZR-KVV2X1.0，耐压250V。连接导线的长度应以总导线电阻<502为限，否则应考虑增大导线的截面积，或加装总线中继器 (不宜采用平行线)。2) 穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其它系统传输线路穿入同一管中。

4.2.5 注意事项:

1) 一定不要将 220V 接入二总线，这样会将探测器烧坏2) 防尘罩的使用说明:探测器在使用前不要将防尘罩去掉，以防止灰尘进入迷宫导致探测器误报。系统正式投入使用前将防尘罩统一去掉，统一回收处理，请不要随意丢弃，避免污染3安装探测器应符合下列要求:

探测器至墙壁、梁边的水平距离，不应小于0.5m。

探测器周围水平距离0.5m内，不应有遮挡物。

探测器至空调送风口最近边的水平距离，不应小于1.5m，至多孔送风顶棚孔口的水平距离不应小于0.5m。

在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。探测器的安装距离，不应超过15m。探测器至端墙的距离，不应大于安装间距的一半。

探测器宜水平吸顶安装，当确定倾斜安装时，倾斜角不应大于45°

探测器的底座应安装牢固，与导线连接必须可靠压接或焊接。当采用焊接时，不应使用带腐蚀性助焊剂。

探测器底座连接导线，应留有不小于150mm的余量，且在其端部应有明显标志。

探测器在即将调试时方可安装，在调试前应妥善保管并应采取防尘、防潮、防腐蚀措施。
