技术特性

2.1

 二总线，无极性;

采用专用嵌入式MCU:

采用电子编码方式，通过编码器或者控制器读/写地址;

占用一个地址，编址范围 (0~255)

具有防爆功能，需配接LD4800ED-A 中继模块:

备有一组无源常开输出接点经安全栅输出。

具有手动复位功能。

2.2技术参数

工作电压:DC 16~24V(经安全栅供电)

工作电流:静态电流:<05mA;报警电流:<1.8mA无源接点容量:24V/28mA(经安全输出)

工作环境温度:-10C~55C

相对湿度:<95%3((40+2)C，无凝露)

防爆标志: Ex ibIICT6 Gb

本安防爆参数:Ui=28V、i=96mA、Ciz120pF、Piz0.67W、Li=0mH

安装与调试

4.1开及检查

小心打开包装，勿损伤设备。检查产品外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。各种连接线是否完好。若有问题应及时解决，方可进行安装。4.2安装与布线

4.2.1安装工具:配套的编址器一台，M4螺钉 2个，螺丝刀一把。4.2.2布线要求:

1)二总线:宜选用截面积21.0mm的耐火双色双绞铜芯线或选用截面积21.0mm的耐火铜芯电缆，耐压>250V。连接导线的长度应以总导线电阻<50 为限，否则应考虑增大导线截面积,或加装总线中继器(不宜采用平行线)。本安型防爆产品在连接安全栅与手动报警按钮导线间允许总的分布电容(Cc)为 0.02uF，最大分布电感(Lc)为 1mH2) 穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其他系统传输线路穿入同一管中。

安装步骤及注意事项

4.3.1安装步骤

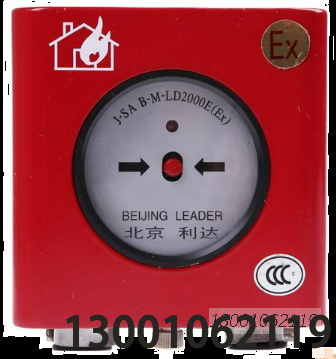

1)LD2000E(Ex)手动报警按钮由“底壳”和“上盖”两部分组成。从包装中取出后分开，取出底壳，将上盖部分暂时保存于包装盒中。

2)电子编码方式:将编址器上标有“二总线”的端口，与手动火灾报警按钮的“TC+、TC-”两端子用连接线相连接，编写相应的地址号(具体操作参看编址器的使用说明书)。

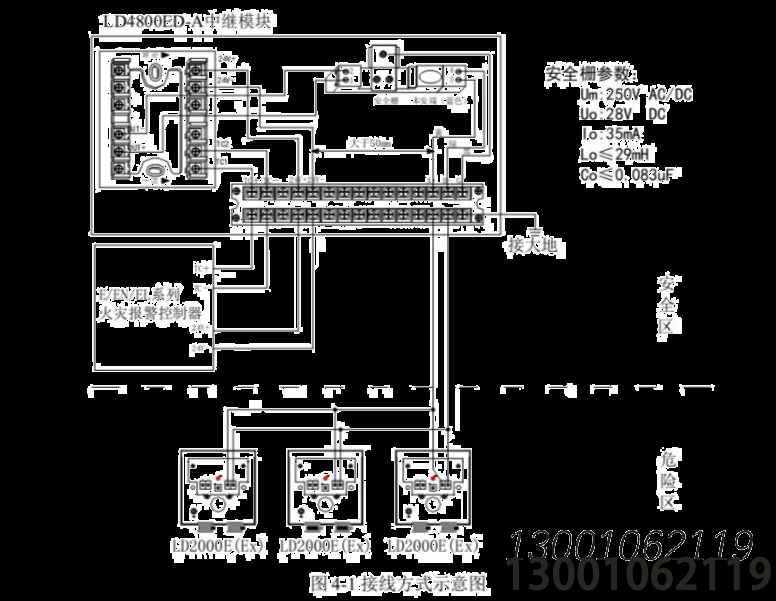

3)将导线从底座的入线孔穿过，按照接线方式(如图 4-1)接好线，然后用合适的螺钉将底壳固定在墙面。

4) 系统检验合格后，将底壳与上盖按照装配要求装配，并将上盖与底壳用螺钉固定。

5) 接地点接入大地。

6)安装要求:按照GB 3836.15-2000 爆炸性气体环境用电气设备 第15 部分 危险场所电气安装(煤矿除外)的有关规定进行。安全栅到按钮之间连接电缆或导线允许的总的最大分布电容(Cc)为 0.02uF ，最大分布电感(Lc)为 1mH。

注:图中J-SAB-M-LD2000E(Ex)简称为 LD2000E(Ex)。

注意事项

1)绝对不允许将市电 220V 接入二总线，否则会将手动报警按钮烧坏2)不允许随意更换影响防爆性能的元器件或结构。

3) 安全栅须取得防爆合格证，其安装须按其说明书要求进行

4)产品的透明盖有潜在静电电荷危险!使用中应避免摩擦!清洁时请用湿布擦拭!
