技术特性

2.1功能简介

二总线，无极性，采用专用嵌入式 MCU;

采用电子编码方式，通过编码器或者控制器读/写地址:

大占用一个地址，编址范围 (0~255);

室外型，具有防爆防尘功能;

大备有一组无源常开输出接点

大启动零件可重复使用，报警复位通过专用钥匙完成

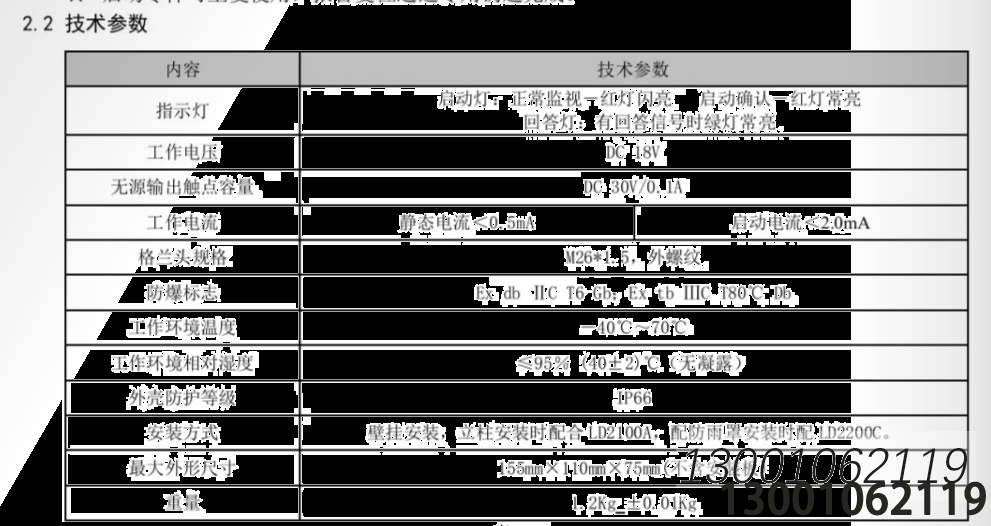

安装与调试

4.1开及检查

小心打开包装，检查产品外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。各种连接线是否完好。若有问题应及时解决后，方可进行安装。4.2安装及布线

4.2.1 安装工具:配套的编址器(LD128EN-100 或 LD128EN-101)一台，M6X50 膨胀螺 2 只、M6内六角

及外六角扳手各一只。4.2.2布线要求:1)二总线:应选用 RVVP 4X1.5m耐压250V，外径10mm12mm 的电缆(可根据线径选择不同的配件)。电缆的防爆进线口为M26 的螺纹，可与 M26 的内螺纹金属管或防爆挠管连接，对于不使用的出线孔用 M26 的防爆堵头封堵。连接导线的长度应以总导线电阻<50Q 为限，否则应考虑增大导线截面积，或加装总线中继器(不宜采用平行线)。2)穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其他系统传输线路穿入同一管中。要求线与大地间绝缘阻抗大于 20MQ4.2.3安装方式:

根据现场情况可分为立柱安装或壁挂安装，立柱安装时需另外购买配套立柱，室外安装时根据环境可另外选配防雨罩。

1)立柱安装(需购买与产品配套的立柱 LD2100A): 该安装方式为独立固定式安装，适合大空间无墙壁的安装环境。(如图4-1)

注意:为防止消火栓按钮在旋转时电缆产生扭应力，安装完成前请勿将电缆连接到主板上的接线端子

2)壁挂安装:该安装方式为墙壁式安装，适合墙壁打孔固定。首先确认产品的壁挂安装支架牢固安装在消火栓按钮上，然后按照壁挂板的安装孔间距(见图 3-3)在墙面开孔，使用配套的2 只M6X50 膨胀螺栓将产品固定在墙壁上。(如图 4-2)

安装步骤

V1.

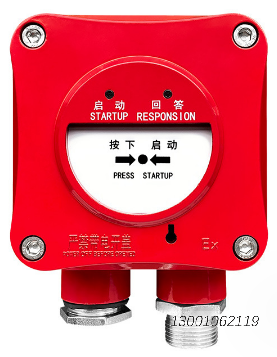

1)LD2002ED 消火栓按钮由“前盖组件”和“后壳”两部分组成(如图 3-2 所示);从包装中取出后用内六角扳手将外壳面板上四个内六角螺钉取下，打开并取出带有线路板的后壳，将前盖组件部分暂时保存于包装盒中。

2)电子编码方式:将编址器(LD128EN-100 或LD128EN-101)上标有“二总线”的端口，与手动火灾报警按钮的“TC+、TC-”两端子相连接，编写相应的地址号。(编号操作方法见编址器使用说明

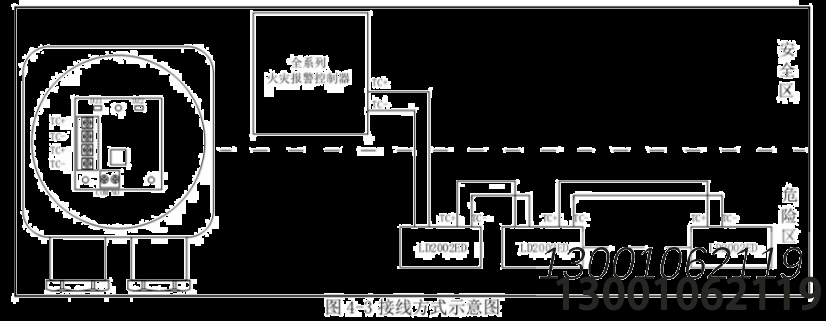

3)将电缆从后壳的入线孔穿过，按照接线方式(如图 4-3)接好线，然后用合适的螺钉将底壳固定在墙面。

4)系统检验合格后，将后壳与前盖组件按照装配要求装配，并将二者用螺钉锁紧。

5) 接地点接入大地。

6)安装要求:按照 GB 3836.15-2017《爆炸性环境 第 15 部分电器装置的设计、选型和安装》的有关规定进行。电缆选用 RVVP 4X1.5m，外10mm12mm的电缆(可根据线径选择不同的配。

注事项

1)绝对不允许将市电220V 接入二总线，这样会将手动灾报警按烧坏

2

3)许随更或结构

4)现场保证可靠接地

5)本产品采用电缆布线

​
