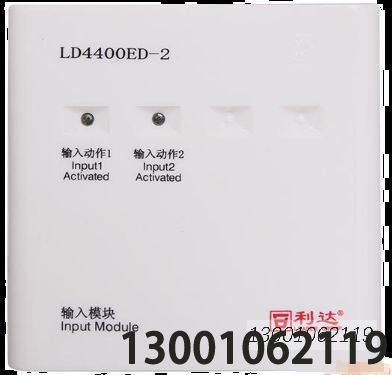

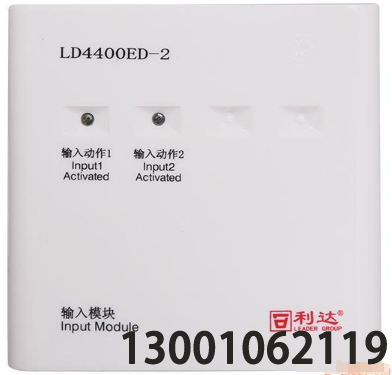

技术特性

特性2.1

二总线，无极性。

采用电子编码，占两个地址点(0~255)。

可接收两路无源开关接点信号

可检测无源开关接点线路断线故障。

安装

4.1开

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致，终端电阻备件是否齐全。若有问题应及时解决，方可进行安装。

4.2安装与布线

4.2.1安装工具:配套的编址器一台，M4 螺钉2个，螺丝刀一把。

4.2.2 安装步骤

固定底座:将导线从LD60(ED)底座背面进线孔穿入，用M螺钉如图4-1所示将其安装在预埋盒固定孔言上，安装尺寸见图3-3。

接线:剪、剥导线后按照接线图和端子图将TC二总线与相应端子正确连接，并且模块输入线末端(远离模块端)并联2个10K2的终端电阻(具体接线参照图4-2接线图)。

电子编码方式:将编址器上标有“二总线”的红黑夹子线连接到模块的5、6端子(分正负)，编写相应的地址号(具体操作参看编址器的使用说明书)。

系统接线查验后，将“编写相应地址号的模块”插到底座里，并按压使两部分扣紧合缝

4.2.3 布线要求:

V1.1

1)二总线:宜选用截面积1.0mm”的耐火双色双绞铜芯线或选用截面积1.0mm的耐火铜芯电缆，耐压≥250V。连接导线的长度应以总导线电阻<50 为限，否则应考虑增大导线截面积，或加装总线中继器(不宜采用平行线)。

2)K1、K2输入线:宜选用截面积1.0mm的耐火双色双绞芯线或选用截面积1.0mm的耐火铜电缆，耐压≥250V。导线长度≤500 米

3) 穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其他系统传输线路穿入同一管中。

4.2.4注意事项:绝对不许将市电 220V 或强电接入二总线，这样会将模块烧坏。
