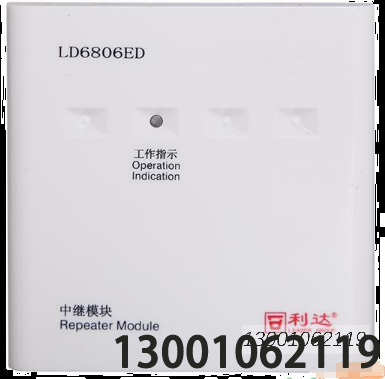

技术特性

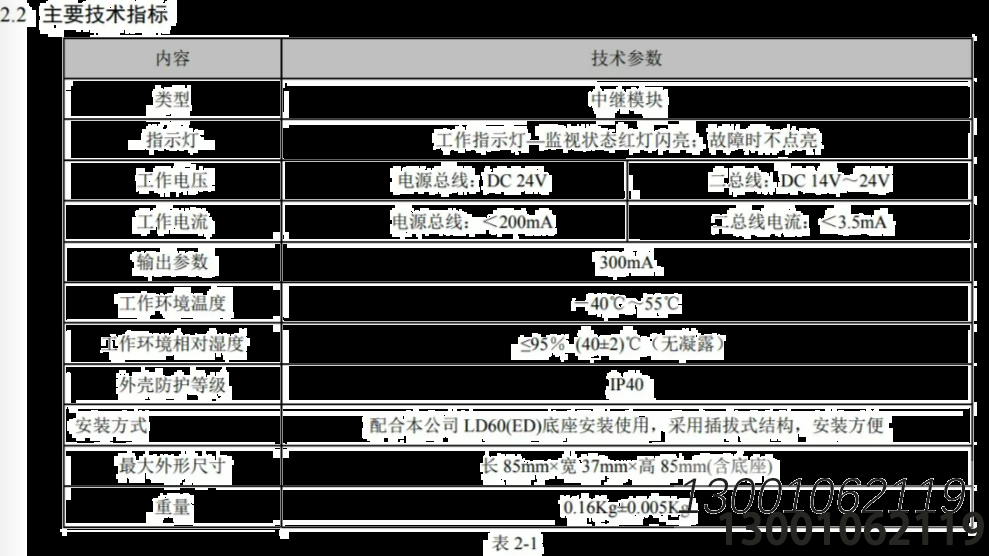

2.1 特性

二总线无极性，不占地址点。

电源总线，有极性

 建议同一回路中负载电流超过 100mA 或线路总电阻超过 502 时加一个中继模块

安装

4.1 开箱及检查

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。若有问题应及时解决，方可进行安装。

4.2 安装与布线

4.2.1 安装工具: M4 螺钉 2 个，螺丝刀一把。

4.2.2 安装步骤

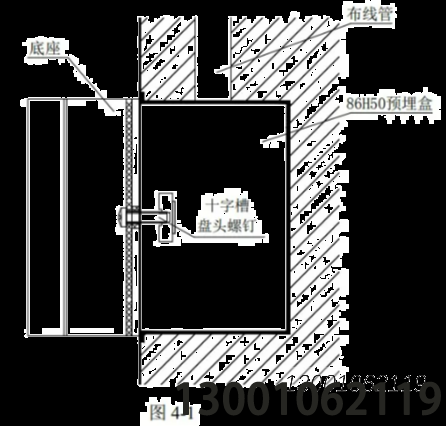

固定底座:将导线从LD60(ED)底座背面进线孔穿入，用M4螺钉如图4-1所示将其安装在预埋盒固定孔上，安装尺寸见图3-3。

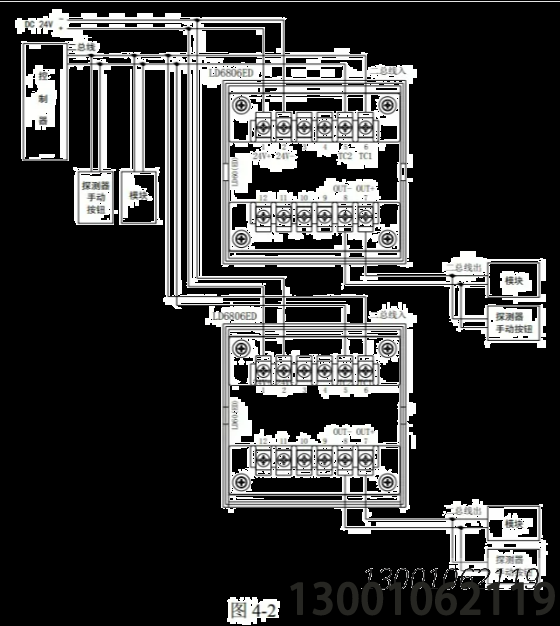

接线:剪、剥导线后按图4-2(接线图) 所示将各导线与相应端子正确连接

系统接线查验后，将模块插到底座里，并按压使两部分扣紧合缝。

4.2.3 布线要求:

1) 二总线:宜选用截面积1.0mm’的耐火双色双绞铜芯线或选用截面积1.0mm的耐火铜芯电缆，耐压≥250V。连接导线的长度应以总导线电阻<502 为限，否则应考虑增大导线截面积，或加装总线中继器 (不宜采用平行线)。

2) 穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其他系统传输线路穿入同一管中。

4.2.4 注意事项:绝对不允许将市电 220V 或强电接入二总线，这样会将模块烧坏。
