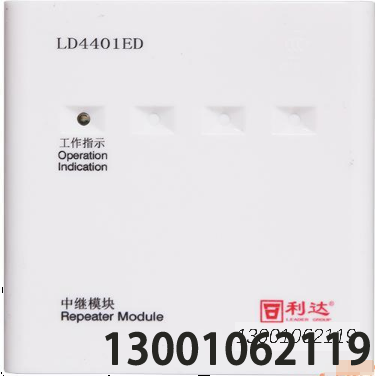

技术特性

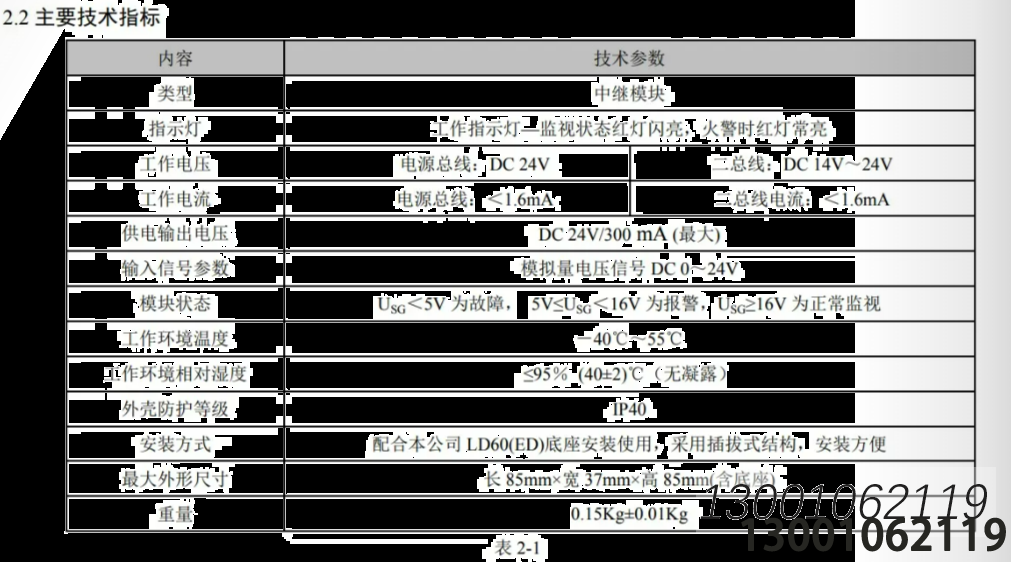

2.1 特性

二总线，无极性。

采用电子编码，占一个地址点(0~255)。

电源总线，有极性;

提供 1 组供电输出;

可接收 1 路模拟量输入信号，根据信号值判断模块状态:

可检测外接线路断路、短路故障

安装与调试

4.1开箱及检查

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。若有问题应及时解决，方可进行安装。

4.2安装与布线

4.2.1 安装工具:配套的编址器一台，M4 螺钉 2 个，螺丝刀一把。4.2.2 安装步骤

固定底座:将导线从LD60(ED)底座背面进线孔穿入，用M4螺钉如图4-1所示将其安装在预埋盒固定孔上，安装尺寸见图4-1。

接线:剪、剥导线后按照接线图和端子图将TC二总线和24V总线与相应端子正确连接，将配接设备与相应端子正确连接(具体接线参照图4-2、4-3接线图)，配接-20mA设备时必须更换LD4401ED的部分元件参数。

电子编码方式:将编址器上标有“二总线”的红黑夹子线与模块的“24V+，24V-”两端子相连接，区言分正负，编写相应的地址号。

系统接线查验后，将“编写相应地址号的模块”插到底座里，并按压使两部分扣紧合缝。

4.2.3 布线要求:

1) 二总线:宜选用截面积>1.0mm”的耐火双色双绞铜芯线或选用截面积>1.0mm的耐火铜芯电缆，耐压≥250V。连接导线的长度应以总导线电阻<5022 为限，否则应考虑增大导线截面积，或加装总线中继器 (不宜采用平行线)。

2) DC 24V 总线和配接设备接线，根据配接设备的工作电流确定，需使用阻燃线。3) 穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其他系统传输线路穿入同一管中。

4.2.4 注意事项: 绝对不允许将市电 220V 或强电接入二总线，这样会将模块烧坏。
