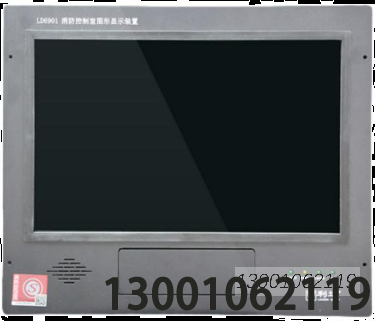

技术特性

工作原理

该系统充分结合了火灾自动报警、计算机网络及通讯、自动控制和图形矢量化显示等当代先进的技术。

1)功能模块，如图 2-1 所示:

2)信息通讯原理，如图 -2 所示:

安装与调试

电源接口4.1

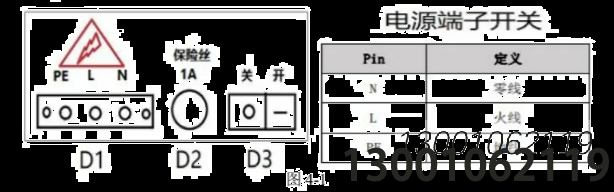

产品电源接口位于设备后面板右下方，D1 3PIN 绿色端子 N、L、PE 分别对应 220V 电源的零线、火线大地，D2为安装保险管仓位，D3 为设备供电接通开关， 开关“一”端按下为电源接通状态，“O” 端按下为电源关闭状态。(如图 4-1)

数据接口

产品数据接口位于设备后面板左下方，从左向右依次为:(如图 4-2)

D1: USB+LAN

D2:USB*3

D3: Audio*1

D5:RS232*2(标配);RS232*2+RS485*2(高配)

D6:5V*2

3

系统主机与火灾报警控制器采用 RS485或CANbus 标准接口通讯，现场应使用双绞线布线，如线路过长

时应使用屏蔽双绞线及穿管处理，连接线路与连接操作由厂家完成。系统主机通过网卡及标准的网线组成局域网进而实现 LD6901与监控中心联网。4.4LD6901-A通信板使用说明

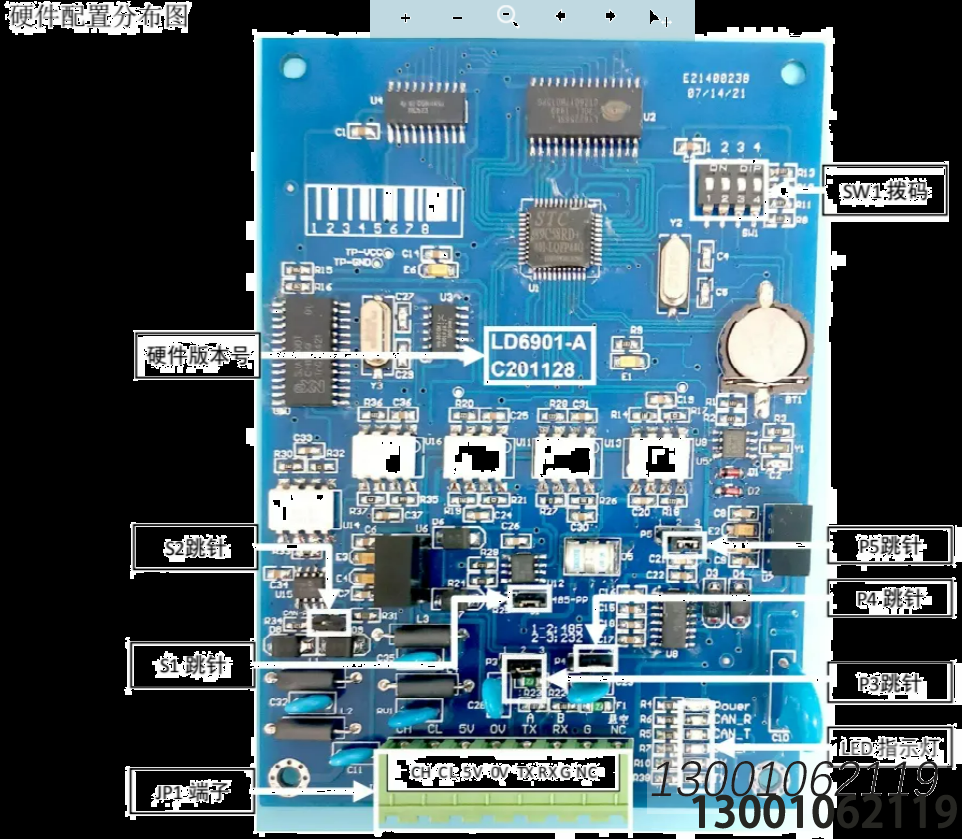

4.4.1技术特性

工作电压:DC5V

温度:0C~55C

工作电流:<500mA

相对湿度:<95%RH(40C+2C)

通讯:CAN 总线输入、RS232/RS485 输出

注:S1跳针控制485电阻，当路485电为120欧路电S2跳针控制CAN端电阻，当针路时 CAN电为120欧路电阻

调试部分4.5

4.5.1 超级用户、管理员用户登录

超级用户:用户名(super)固定，不可更改，输入密码即可登录。超级用户下，所有软件功能都可以操作:登录界面见图 4-3。

管理员:输入对应的用户名和密码可以登录。管理员权限下，用户可以操作软件的绝大部分功能，但是，在创建用户时，只能创建普通用户权限的用户，也不能删除用户:登录界面见图 4-4。超级用户默认密码:system。管理员权限下，一个默认用户名:admin，密码:admin。(用户名和密码都区分大小写)
