操作说明

41编使用准

1)安装电池:将底部的电池盖拉开，在电池槽中放入 9V 电池，与电池扣卡接上即可。

2)编址器配有一个二总线插头和一个二总线备用插座。使用时将配件中的二总线插头插在总线孔中或者将带有插头的多股线安装到二总线备用插座上。

3) 打开电源开关，开关在编址器顶部，向左 (ON) 是开，向右 (OFF) 是关

实例说明

4.2.1 对一个探测器写入地址 128 号

1) 按“写”按键，使液品的“状态”位显示“P”。

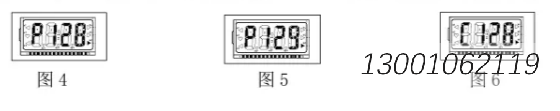

2)按“移位”键，将移位标记移至百位，此时按“+”/“-”按健，使液品百位是示为“1”:将移位标记移至卜位，此时按“+”/“-”按健，使液品上位显示为“2”: 将移位标记移至个位，此时按“+”/“_”按位，使液品十位显示为“8”。此时液晶显示如图4 所示3) 按“确认”键，如写入正确，地址数白动加1，此时液品最示如图 5 所示

​

4.2.2 读探测地址

按“读”键，“状态”位显示“C”，再按“确认”键，个、十、百位显示读出的探测器地址。如图6 所

示。

4.2.3对一个LD68 系列模块读类型

1) 反复按“类型”按链，使液品的“状态”位显示“E"，如图7所示。2) 按“确认”键，此时液品显示知图 8 所示。说明此模块的类型值为“64”，表示此联动模块为单动作直流输出模块，回答不取反。

图 10

4.2.4 把一个1.D68 系列模块改为脉冲启动的类型《类型值为 68)1) 反复按“类型”键，使液品的“状态”位显示“L”，如图9 所示

2)按“移位”键，将移位标记移至百位，此时按“+”/“-”按健，使液品百位显示为“0”:将移位标记移至十位，此时按“+”/“-”按健，使液品十位显示为“6”: 将移位标记移至个位，此时按“+”/“_”按健，使液品十位显示为“8”。此时液品上显示如图 10 所示。3)按“确认”键，如写入正确，被品显示仍为图 10 所示。如果写入的类型为“不合法”的值，模块默认类型为 64，即为标准类型的 LD6800ED-1 模块
