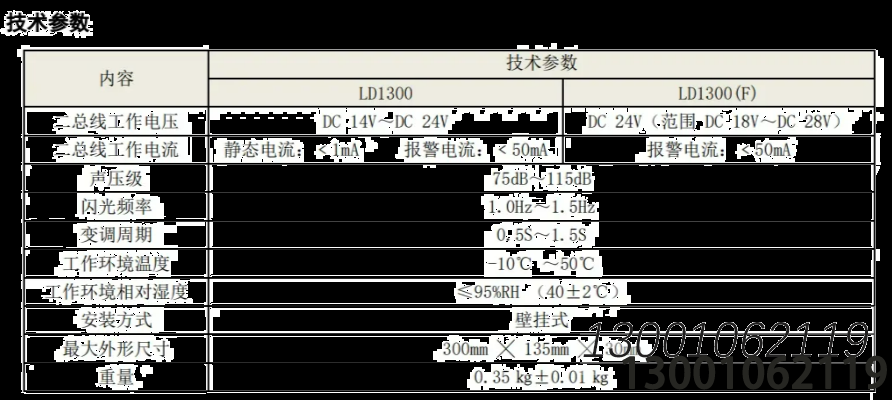

安装与调试

4.1

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。各种连接线是否完好。若有问题应及时解决，方可进行安装。4.2安装

安装工具:配套的编址器一台，M4*25 螺钉 2 个，螺丝刀一把。安装步骤

 电子编码:将编址器上二个鳄鱼夹与 LD1300 气体释放警报器的 TC 导线相连接，编写相应的地址号(备注: LD1300(F)不需编址)

安装固定螺钉:依据图 3-2 的安装尺寸，用胀塞将二个 M4*25 螺钉水平固定在预埋盒上方。

接线:LD1300: 将气体释放警报器的两根 TC 导线不区分极性地接入预埋盒的 TC 二总线端子上。

LD1300(F): 将气体释放警报器的两根 DC 导线不区分极性地接入预埋盒的 DC 供电端子上。

将已连接好线路的气体释放警报器挂到墙面二个水平螺钉上。

布线要求TC 二总线和 DC 总线:宜选用截面积不小于 10m燃双色双绞软铜线(ZR-RVS2*1.mm或选用截面积不小于 1.0m阻燃铜芯电缆(ZR-KVV2*1.0mm)，耐压 250V。连接导线的长度应以总电阻<502 为

限，否则应考虑增大导线面积，或加装总线中继器。 接头的处理:所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。《穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应可靠接地，并应在金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采用穿金属管或密闭的金属线槽。

4.4调试方法

LD13000在断电状态下，用电阻档测量 TC 二总线间电阻，若电阻大于 500kQ ，则探测回路正常。0当接线完成，经过仔细检查无误后，系统正常通电，用万用表直流电压档测量声光报警器 TC 二总线

的电压，电压范围必须在 DC 14V~24V 之间;《 在控制器上开通 LD1300 气体释放警报器的节点地址，类型设置为“声光警报”。在正常情况下，手动方式启动LD1300气体释放警报器后,直接发出强烈的报警声和“放气勿入”闪灯信号。手动方式停止LD1300气体释放警报器的报警声停止，闪灯熄灭。

LD1300(F) L.D1300(F)在断电状态下，用电阻档测量 DC 总线间电阻，若电阻大于 500kQ ，则探测回路正常。《当接线完成，经过仔细检查无误后，系统正常通电，用万用表直流电压档测量 DC 总线的电压，电压范围必须在 DC 14V~28V 之间:

 在正常情况下，手动方式启动 LD1300(F)气体释放警报器后，直接强烈的报警声
