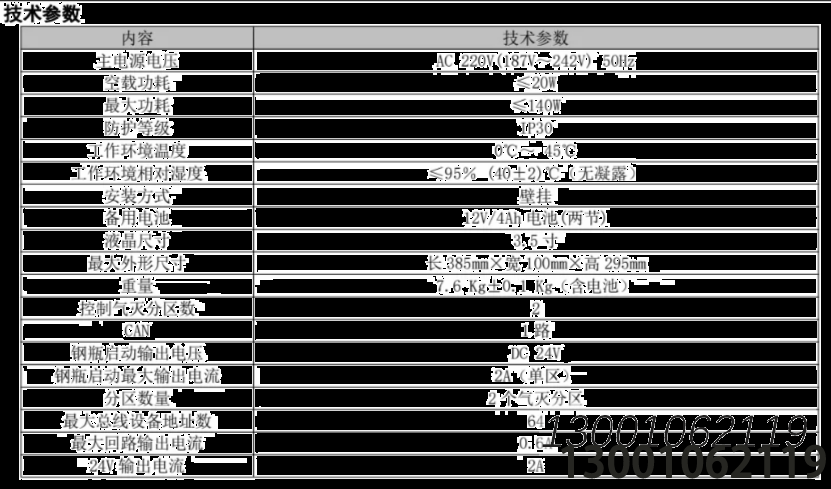

技术特性
产品特性2.1

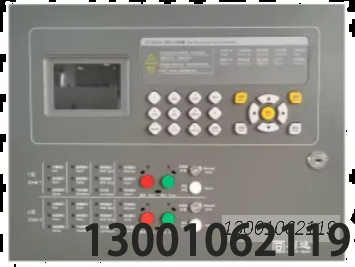

* 采用3.5寸 TFT 真彩液晶显示主要信息与内容,指示灯指示关键状态。
支持中英文显示切换。
*可循环存储5种历史记录,单项历史记录 1000条,全部历史记录 5000条*关机可记录。
* 具有 CAN 总线通讯接口,可为区域控制器与其他设备联网
具有回路和电源短路保护功能。
*两路气体灭火总线输出控制现场设备。
延时启动功能(延时 0~30 秒区间可随意设置。
*手动及自动启动功能*现场紧急启动或停止功能,每路可接 1个气灭钢瓶设备(占一个固定地址)和 31个编码型现场设备如紧急启停按钮(LD1200G)、编码型气体释放警报器 (LD1300)、其他输出模块等。延时启动时手动停止启动功能。
手动/自动切换功能。太
线路故障检测功能。
安装与调试
4.1开开箱前包装检查:外观是否完好,箱标标识是否完好清晰,如外包装有损坏,请拍照后与我公司联系.开箱后物品检查:检查名称规格型号、数量是否与箱标标识一致,检查液晶屏是否有损坏,检查机箱是否有损伤,松动现象,各种连接线是否完好,电池是否有漏液及其他损坏现象。若有问题应及时解决,方可进行安装。
4.2安装及布线要求
4.2.1 安装要求:现场布线应依据 GB 50116《火灾自动报警系统设计规范》GB 50057《建筑物防雷设计规范》GB/T 50311《建筑与建筑群综合布线系统工程设计规范》等国家强制标准的最新版要求,针对通信、化工石油等工程时除依据上述规范外还必须执行相应的国家或行业规范标准要求4.2.2 安装高度:控制底部距离地面高度宜为 1.2m~1.5正面操作距离应不小于 1.2,方便用户操作。4.2.3 布线要求:
机内端子配线:所有引入线均剥开 1cm,挂锡或用接线卡后接入端子。
AC220V交流电:宜选用截面积不小于2.5mm耐火三色电源线(3XNH-BV2.5mm)。总线(TC):宜选用截面积不小于 1.0mm耐火双色双绞软铜线 (NH-RVSX1.0m)或选用截面积不小于1.0mm的阻燃铜芯电缆 (H-KVV2X1.0m)交流300/500V。连接导线的长度应以总电阻<20
Q为限,否则应考虑增大导线截面积,或加装总线中继器。
DC24V 电源总线:宜选用截面积不小于 1.5m耐火双色双绞软铜线 (NH-RVS2X1.5m或选用截面积不小于 1.5的阻燃芯电缆(NH-KVV2X15),交流 300V/500V。当线长大于500 米,宜选用截面积不小于4m的阻燃芯电缆 NH-KWV2X4mm。电源线总压降S3V时,应增大导线截面积CAN通讯线采用屏蔽双绞线(ZCN-RVSP2X2.5穿管时不可将CAN通讯线和二总线穿在同一管中气体灭火专用控制线 (GP): N-RVS2X2.5m气体灭火输出线输出电流为 2,静态时会有故障检测电流 2mA 左右,检测负载电阻范围约为 12-5k 之间,负裁电阳不合适时会报故障,如果负载电阳太小导致线路报故障,可以通过软件设置为不检线路故障(详见巡检设置) 或用继电器转接穿管要求:当采用明敷设时,火灾自动报警系统的传输线路应采用穿金属管、经耐火处理的硬质塑料管或封闭式线槽保护方式布线。金属管和金属线槽应可靠接地,并应在金属管或金属线槽上采取防火保护措施。严禁与其它系统传输线路穿入同一管中。在雷击危险性比较大的场合应采用穿金属管或密闭的金属线槽,从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属软管保护。金属软管也应就近可靠接地。
电缆竖井(沟)内的布线要求:火灾自动报警系统用的电缆井,宜与电力、照明用的低压配电线路电缆坚井分别设置。如受条件限制必须合用时,两种电缆应分别布置在竖井的两侧,两侧电缆的间距应该至少 70m。信号二总线在电缆井 (沟) 也应单独穿管或在金属线槽内敷设,要求尽量远离
动力、照明等强电及视频线。接头的处理:所有的连线接头都应焊接或压接,并用绝缘套管密封,防止短路和漏电接地的处理:使用时机箱应妥普接地(通过 220V 接线端子的 PE 端子接大地,机箱内接地柱接大地)4.2.4安装相关说明:

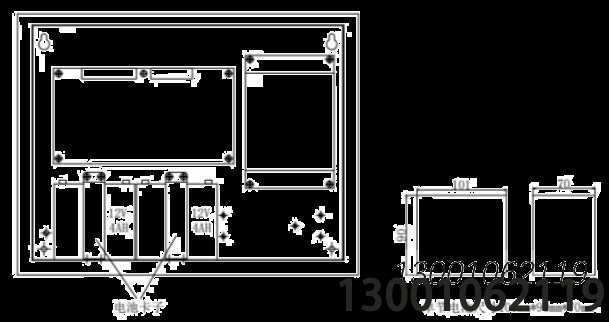

按照图 3-2 安装尺寸在墙面安装4个 M5 膨胀螺1.
2将线穿进控制器后,将控制器挂在 M5 膨胀螺栓上
3打开箱门,在机箱内在4 个 M5 膨胀螺上安装4个 M5 螺并锁紧
将两节12V/4AH电池(单节电池尺寸:101mm*90mm*70mm)放置在电池仓内,然后用电池卡子固定按照电池连接线的标识将电池、电源连接,其中红色线材连接电池的红色端子(电池正极),黑色线材连接电池的黑色端子(电池负极),电池短接线用来分别连接一块电池的正极和另一块电池的负极。安装接线完成后需要对进线孔和和出线孔进行密封。
4.2.5 安装步骤:

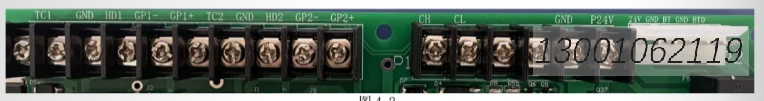

4.2.5.1端子图说明
TCIGND:气灭1区总线接线端子,可接编码型声光、气体释放警报器、现场紧急启停按钮、输出模块
HD1 GND:气灭 1区气体喷洒反馈检测接线端子。六
GP1+ GP1-:气灭1区钢瓶启动输出接线端子,最大电流 2A
*TC2 GND:气灭2区总线接线端子,可接编码型声光、气体释放警报器、现场紧急启停按钮、输出模块
盛
HD2 GND:气灭2区气体喷洒反馈检测接线端子。
GP2+ GP2-:气灭 2区钢瓶启动输出接线端子,最大电流 2A。* CH CL: CAN 总线的连接端子,与火灾报警控制器联网时使用:
GND P24V:对外24V 供电输出接线端子。
4.2.5.2工程接线示意图
注:探测回路(TCGND编码光以通过开关键动体警在到放以及延时结束开始气体喷洒时启动。
注 1:可接输入输出模块,编码声光,现场紧急启停按钮,气体释放警报器,共 31 个总线点位,注2:对外24V 供电输出。
当现场设备钢瓶输出端子 (GP1+、GP1-和 GP2+、GP2-) 接电爆管时,建议通过继电器隔离,不可直接相连。
钢瓶输出端子(GP1+、GP1-和 GP2+、GP2-) 未配接设备时,需配接 5.1K 电阻。面板启动键和停止键外带按键保护罩以防止误操作,保护破损后须及时更换
