技术特性

2长扒坝1性能

2.1.1 本机容量

单机最大可以连接 200 点，最多可以配接 1个回路，每个回路最大可以配接 00 个设备地址。2.1.2 对外通讯接口

LD-KQ108 可燃气体报警控制器提供 CAN 通信接口。可配接联网板进行联网。2.1.3 编程配置数据

用户使用 PC 机软件完成配置数据的编程工作。LD-KQ108 可燃气体报警控制器提供 USB 接口，实现配置数据的上传和下载。简化现场编程配置数据库工作强度，提高工作效率。2.1.4黑匣子功能

LD-KQ108 可燃气体报警控制器的黑匣子功能可以记录 5 类事件的历史记录信息，分别为报警 1000条故障 1000条、启动1000 条、操作记录 1000 条、调试记录1000条。

2.1.5 运行可靠性运行的可靠性对于消防火灾报警联动系统至关重要，LD-KQ108 可燃气体报警控制器对硬件进行自动监测，对设备自动检测，对网络自动监测。如果监控设备本机任何部位产生故障，将发出故障信息直至故障消陈

2.1.6用户操作权限等级

LD-KQ108 可燃气体报警控制器共有 3 个等级。默认开机为等级 0。菜单中输入密码可以切换到指定权限等级。

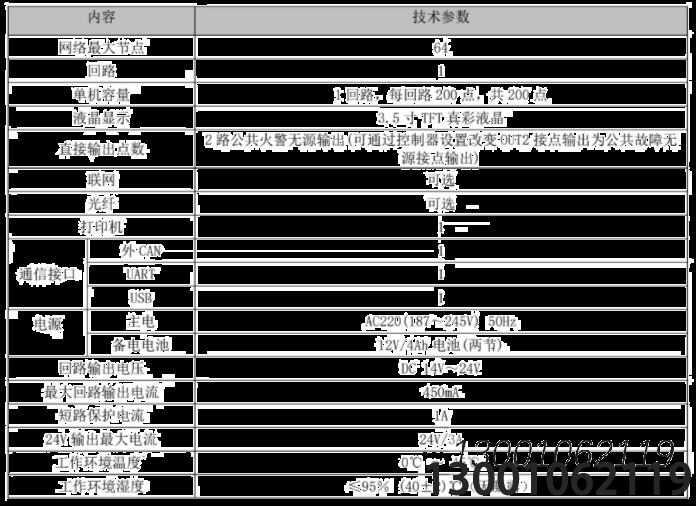

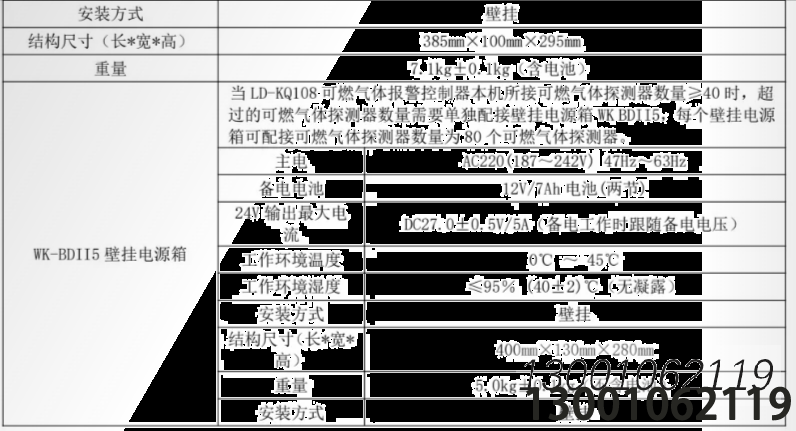

2.2技术参数

安装与调试

4.1

在安装以前应首先对现场设备进行如下检查:

(1) 收到控制器后，首先根据装箱单内容核对控制设备的配置与该工程配置是否相符。(2) 检查控制器的外包装是否有明显损坏的迹象，产品名称，规格型号是否与箱标标识一直。检查无误后，打开包装箱，根据装箱单内容对箱内的物品进行检查，主要检查内容包括:安装使用说明书、控制器钥匙、保险管、打印纸、电池短接线等。

(3) 核对无误后，再对控制器外观进行必要的检查，检查控制器外观是否有损坏的地方，检查打印机仓门是否卡紧，检查电路板及接线端子的螺钉螺母是否有松动现象，检查各部件之间的连接插头插座是否有松动现象。

4.1.1开机检查

4.1.1.1 空载开机检查

(1) 确认已经断开控制器对外的所有连线。

(2)用万用表测量交流 220V 的输入电压是否正常(AC187V~242V 之间)。接通 AC220V 电源，接通备用电池(注意极性，避免短路)。

(3)将主、各电接通，完成开机操作

4.1.1.2 检查开机后的过程，内容包括:

(1) 控制器自检过程中液品屏、指示灯显示是否正常，打印机是否正常打印，喇叭报警声音是否正常.

(2)按键功能是否正常。

4.1.1.3 外部设备粽郴拜错订暗掸哎敖待脖倡介悼阶贿葫剥

(1)外接线状态检查

检查各线路的标志是否清晰，正确。

检查各回路线之间的绝缘:用万用表测量阻值。

(2) 线路备电检查

理清将要调试的回路的前端设备的配置情况

。 用万用表测量输出线电压是否正常。

4.1.1.4 接线和设置

控制器主机及外部设备检查完毕后，如各项测试均符合要求，请参照第三章中的接线端子说明，将外部设备与主机进行正确的连接:每一步连接后，都应再次进行测试并将结果填写到调试表格中以供调试及后续的留档查询使用。

4.2安装与布线要求

4.2.1 安装要求

e控制器在墙上安装时，其底边距地《楼)面高度宜为 1.31,5，其靠近门轴的侧面距墙不应小于0.5m。正面操作距离不成小于 1.2m.

·与建筑其他弱电系统合用的消防控制室内，消防设备应集中设置，并应与其他设备间有明显间隔4.2.2布线要求

机内端子配线:所有引入线均剥开 5m，镀锡或用接线卡后接入端子。

二总线:宜选用截面积>1.0m 的阻燃或阻耐火双色双纹线，线路末总线电压低于 14V 时需增大导线截面积，或加装总线中维器。

eDC24V 电源总线:宜选用截面积≥1.5 的火电线线，电源线总压降3V，否则应考虑增大导线截面积。

通讯线，宜采用裁面积≥1.0m的阳燃耐火铜芯屏敲双纹线。

接头的处理:所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。

e穿管要求:二总线、CAN 通讯线应分别单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广插线等穿入同一管中。

电缆井(沟)内的布线要求:信号二总线在电井(沟)也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线，其平行间距应大于 500mm。

接地:控制器内的接地处要有效接消防地。

4.2.3 安装相关说明:

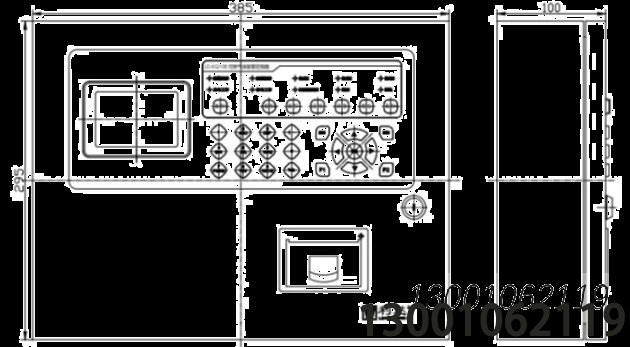

按照图 3-2 安装尺寸在墙面开孔:

将膨胀螺栓插入开孔中，先将机箱上面葫芦孔挂到上方两只螺栓后再将机箱下方贴到墙面上;

再使用另外 2个 M5 膨胀螺栓将机箱下面两个固定孔固定在墙面开孔处使用4个M5 螺母在机箱内将膨胀螺栓锁紧

将两节12V/4AH 电池(单节电池尺寸:10mm*90mm*70mm)放置在电池仓内，然后用电池卡子固定固定方式如图 4-1所示。按照电池连接线的标识将电池、电源连接，其中红色线材连接电池的红色端子(电池正极)，黑色线材连接电池的黑色端子(电池负极)，黑色的独立线材作为电池的短接线，用来分别连接一块电池的正极和另一块电池的负极:

安装接线完成后需要对进线孔和和出线孔使用开孔直径 20mm 橡胶密封圈进行密封。
