技术特性

2.1 特性

电源采用 AC220V，具有 AC220V 电源断电故障检测功能

采用 TC 二总线通讯方式。

采用液晶显示，实时显示监测数据

采用电子编码方式，可以在 AC220V 供电时通过编址器读/写探测器地址(0~127)

可以通过探测器按键手动设置探测器地址、通道类型、通道数、各通道报警闯值。

具有 8 个检测通道，每个检测通道可任意设置为剩余电流检测通道或温度检测通道。

漏电报警值可通过控制器进行设置，设置范围为 300mA~1000mA (设置步长为 100mA)，出厂默认设置为 500mA。

可以和不同规格的剩余电流互感器或 PT100 温度传感器进行配接

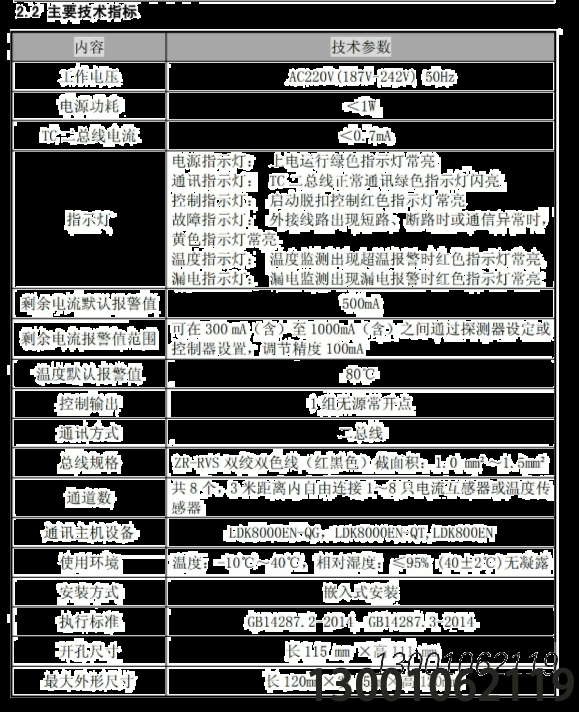

安装与调试

4.1

小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。若有问题应及时解决，方可进行安装

4.2安装与布线

4.2.1 安装方式:入式安装

4.2.2 安装步骤

1) 将探测器正面朝外嵌入安装面版的方孔中;

2) 将压板分别从背面两侧卡槽装入:

3)将 M4*12 十字盘头螺钉装入压板的螺丝孔并拧紧固定即可

4.2.3 布线要求

信号二总线:宜选用截面积>1.5mm的阻燃双色双绞线或屏蔽双绞线(ZR-RVS(P)2X1.5 mm)，电压等级不低于交流300V/500V。

电源线:宜选用截面积≥1.5mm 的阴燃 BV 线(ZR-3XBV1.5 )，电压等级不低于交流 450V/750V。

连接导线的长度应以总导线电阻<50Q 为限，否则应增大导线的线径，或加装总线中继器

4.3试方法及注意事项

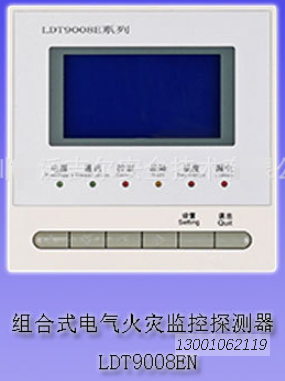

1) 接通 LDT9008EN 电气火灾监测探测器电源，探测器电源绿色指示灯常亮探测器进行自检，显示屏白屏、黑屏交替显示 2 次，同时除电源指示和控制指示外其他指示也交替显示 2 次，然后，进入正常监视界面，如右图所示。顶部显示探测器通道首地址、故障数、报警数，下面分 2 列显示各通道实时信息，1~8 数字为通道号，通道号后面为通道实时剩余电流值或温度值(根据单位区分，mA 表示电流，“C表示温度)，在这后面空白处显示“!”表示故障，显示“/”表示漏电报警，显示温度计图样表示温度报警，例如右图所示: 1 通道正常:2~8 通道故障,其中 1 通道为温度通道，2~8 通道为剩余电流通道。

2) 设置:按设置键进入主设置界面，首先需要提示需要输入密码，密码:V<>。进入主设置界面，如右图所示，顶部为地址、通道数、通道类型、下面为各通道阀值。通过按< >键选择进行地址设置、通道数量设置、通道监测类型选择、报警阙值修正，被选择项会反显。选择后按设置键进入相应的设置界面，根据提示进行相应的设置，按入 V键更改设置内容，更改完成后按设置键保存退出当前设置项。全部设置完毕后，按退出键，如设置有变更，会有提示用
