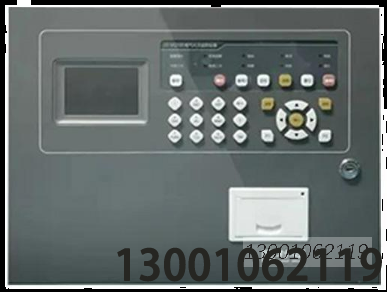

技术特性

2.1主要性能

2.1.1本机容量

单机最大可以连接 510 点，最多可以配接2个回路，每个回路最大可以配接 255 个设备地址2.1.2对外通讯接口

LD-DQ108 电气火灾监控设备提供 CAN 通信接口。可配接联网板进行联网。2.1.3编程配置数据

用户使用 PC 机软件完成配置数据的编程工作。LD-DQ108 电气火灾监控设备提供 USB 接口，实现配置数据的上传和下载。简化现场编程配置数据库工作强度，提高工作效率。

 黑匣子功能LD-DQ108 电气火灾监控设备的黑匣子功能可以记录 5 类事件的历史记录信息，分别为报警 1000 条、故障 1000 条、输出 1000 条、操作记录 1000 条、调试记录 1000 条。2.1.5运行可靠性

运行的可靠性对于消防火灾报警联动系统至关重要，LD-DQ108 电气火灾监控设备对硬件进行自动监测，对设备自动检测，对网络自动监测。如果监控设备本机任何部位产生故障，将发出故障信息直至故障消除2.1.6用户操作权限等级

LD-DQ108 电气火灾监控设备共有 3 个等级。默认开机等级 0菜单中输入密码可以切换到指定权限等级。2.2技术参数

安装与调试

4.1开箱及检查

4.1.1 开服逗短舰催朵靶菜检查:

(1) 收到监控设备后，首先根据装箱单内容核对控制设备的配置与该工程配置是否相符。(2)检查监控设备的外包装是否有明显损坏的迹象，产品名称，规格型号是否与箱标标识一致。检查无误后，打开包装箱，根据装箱单内容对箱内的物品进行检查，产品名称规格型号、数量、备件是否与箱装箱单一致。

(3) 核对无误后，再对监控设备外观进行必要的检查，检查监控设备外观是否有损坏的地方，检查打印机仓门是否卡紧，检查电路板及接线端子的螺钉螺母是否有松动现象，检查各部件之间的违接插头插座

是否有松动现象。

4.1.2 开机检查

4.1.2.1 空载开机检查

(1) 确认已经断开监控设备对外的所有连线。

(2)用万用表测量交流 220V 的输入电压是否正常(AC187~242Y 之间)。接通AC220V 电源，接通备用电

池(注意极性，避免短路)。

(3)将主、备电接通，完成开机操作。

4.1.2.2检查开机后的过程，内容包括:

(1) 监控设备自检过程中液品屏、指示灯显示是否正常，打印机是否正常打印，喇叭报警声音是否正常

(2)按键功能是否正常。

4.1.2.3 外部设备检查

(1)外接线状态检查

检查各线路的标志是否清晰。正确。

检查各回路线之间的绝缘:用万用表量阳值

(2) 线路带电检查

理清将要调试的回路的前设备的配置情况

用万用表测量输出线电压是否正常

4.铎船湛辜1桧爱订艾煌焙袄柏陛.4 按线和设置

监控设备主机及外部设备检查完毕后，如各项测试均符合要求，请参照第三章中的 3.4 接线端子说明，将外部设备与主机进行正确的连接，每一步连接后，都应再次进行测试并将结果填写到调试表格中以供调试及后续的留档查询使用。

4.2安装及布线要求

4.2.1 安装要求

监控设备在墙上安装时，其底边距地《楼) 面高度宜为 1.3n~1.5m，其靠近门轴的侧面距墙不应小于 0.5m，正面操作距离不应小于 1.2m。

与建筑其他弱电系统合用的消防控制室内，消防设备应集中设置，并应与其他设备间有明显间隔。

4.2.2布线要求

机内端子配线:所有引入线均剥开 5mm，镀锡或用接线卡后接入端子

二总线:宜选用截面积>1.0mm”的耐火双色双绞铜芯线或选用截面积>1.0m的耐火铜芯电缆，耐压≥250V，线路末端总线电压低于 14V 时需增大导线截面积，或加装总线中继器(不宜采用平行线)。24V 电源线:宜选用截面积≥1.5m’的耐火 BV 芯电线线缆，电源线总压降≤3V，否则应考虑增大导线截面积。

CAN 通讯线:采用两芯屏蔽电缆或一对双绞线，单芯线径>1.0mm。接头的处理:所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。穿管要求:二总线、CAN 通讯线应分别单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。

。电缆坚井(沟)内的布线要求:信号二总线在电缆井(沟)也应单独穿管或在金属线内设。要求尽量远离动力、照明等强电及视频线，其平行间距应大于 500mm。接地:监控设备内的接地处要有效接消防地。
