技术特性

2.1 产品特性

采用 ARM 嵌入式系统，安全可靠。

本机容量:双回路，每个回路 200 点，需配合我公司生产的防火门监控模块使用。

16 路总线手动盘(选配)。

采用 3.5 寸彩色液晶显示屏，显示内容丰富、直观，操作简便，指示灯指示关键状态。

配备中文打印机。

对外通讯具有 CAN 接口，可与火灾报警控制系统通讯。

可通过本机或U 盘进行现场数据设置。

具有黑匣子功能，存贮 10000 条以上的历史记录

具有 2 路开关量输入，2 路开关量输出。

具有实时时钟，为事件记录提供准确的时间，包括年、月、日、时、分、秒。

具有开门到位与关门到位状态输出，所有外接线具有短路和断路检测功能。

采用 AC 220V 电源作为系统主电，并有备用电池作为系统备用电源，备用电池可持续工作 8 小时2.2 技术参数

 安装与调试

4.1开箱及检查

4.1.1 开箱检查、备件检查

(l) 包装检查:收到监控器后，首先检查监控器的外包装是否有明显损坏的迹象，如果没有，打开包装箱，根据装箱单内容对箱内的物品进行检查。

(2) 开箱检查:根据装箱单内容核对监控器的型号、数量是否与箱标标识一致。(3)检:

安装使用说明书 1本

控制器门钥匙 1 套

电池短接线 1根(含 5A 保险管)

打印纸 2 卷

电了锁钥匙 1套

​4) 外观检查:核对无误后，再对监控器外观进行必要的检查，检查监控器外观是否有损坏的地方，检查打印机仓门是否卡紧，检查电路版及接线塌子的螺钉螺母是否有松动现象，检查各部件之间的连接插头插哗是否有松动现象。

4.1.2 空载开机检查

(1)确认已经断开监控器对外的所有连线。

(2) 用万用表测量交流 220V 的输入电压是否正常(187V~242V 之间)。接通 220V 电源，接通备用电池(注意极性，避免短路)。

(3) 将主、备电接通，完成开机操作。

4.1.3 检查开机后的过程，内容包括:

(1)监控器自检过程中液晶屏、指示灯显示是否正常，打印机是否正常打印，喇叭报警声音是否

正常。

(2) 按键功能是否正常。

4.1.4 外部设备检查

(1) 外接线状态检查

检查各线路的标志是否清晰，正确。

检查各回路线之间的编缘: 月万用表测量阻值，绝终电阻值应不小于 20WQ(2) 线路带电检查

理清将要调试的回路的前端设各的配置情况

用万用表测量输出线电压应在 DC 15~24V.

4.1.5接线和设置

监控主机及外部设备检查完毕后，如各项测试均符合要求，请参照第六章的有关说明，将外部设备与主机进行正确的连接，对联动盘等进行设置，每一步连接后，都应再次进行测试并将结果填写到调试表格中以供调试和各种后续编程定义使用。

4.2安装

4.2.1 安装要求

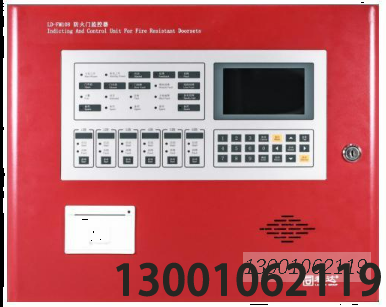

LD-FM108 防火门监控器应设置在消防控制室内，碎挂安装，安装应牢固不可倾斜

·设备面盘前的操作距离，单列布置时不应小于 1.5m，双列布置时不应小于 2m。

。与建筑其它弱电系统合用的消防控制室内，消防设备应集中设置，并应与其它设备间有明显间隔。

4.2.2布线要求

机内端子配线:所有引入线均剥开 1cm，挂锡或用接线卡后接入端子。
