JB-QB/LD128E(M)-64火灾报警控制器
一、JB-QB/LD128E(M)-64火灾报警控制器介绍
JB-QB/LD128E(M)-64区域火灾报警控制器是智能化的单回路二总线火灾报警控制器，采用单片机控制技术，外观新颖、体积小、重量轻。主要针对小型消防工程项目而设计，可与我公司生产的各种类型的探测器、信号输入模块等产品配合使用。经中国消防产品质量认证委员会按照GB4717-93和GB/T19001-2000检验和检查符合认证要求，准许使用消防产品安全认证标志。
二、JB-QB/LD128E(M)-64火灾报警控制器功能
★具RS232接口,可选配串行中文打印机或与其它楼宇设备联网
★采用CANBus通讯方式，与其它具有CANBus总线的控制器配合实现区域网络
★全中文LED液晶屏显示主要信息与内容，指示灯指示关键状态
★按键采用人性化设计，操作方便
★可编程4组无源接点输出
★采用回路短路保护和电源短路保护
★有“黑匣子”存储记忆功能，能自动记录256条火警信息
★总线设备混合编址
★结构小巧美观，易于安装
三、JB-QB/LD128E(M)-64火灾报警控制器主要技术指标
| 主要技术指标 | |
| 内容 | 技术参数 |
| 主电源电压 | AC220V(187V-242V)50Hz |
| 回路输出电压 | DC14V-24V |
| 回路数量 | 1回路 |
| 直接输出接点数 |
1路公共火警无源接点输出 1路公共故障无源接点输出 1路声光警报器专用输出 |
| 最大总路设备地址数 | 64 |
| 最大回路输出电流 | 100mA |
| 最大短路保护电流 | 120mA |
| 空载功耗 | ≦7W |
| 工作环境温度 | 0℃-45℃ |
| 工作环境相对湿度 | ≦95%RH(40±2℃) |
| 安装方式 | 壁挂 |
| 备用电池 | 6V/4Ah电池(两节) |
| 最大外形尺寸 | 宽436mm×高292mm×厚102mm |
| 重量 | 5.5kg±0.1kg(不含电池) |

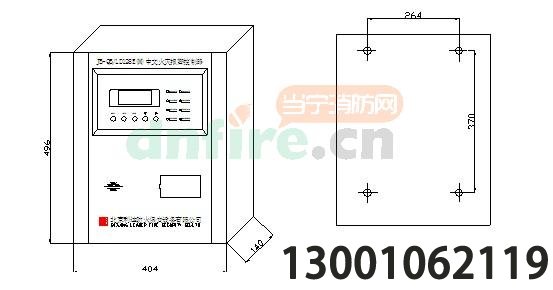

四、JB-QB/LD128E(M)-64火灾报警控制器外形与结构尺寸图
五、JB-QB/LD128E(M)-64火灾报警控制器端子图

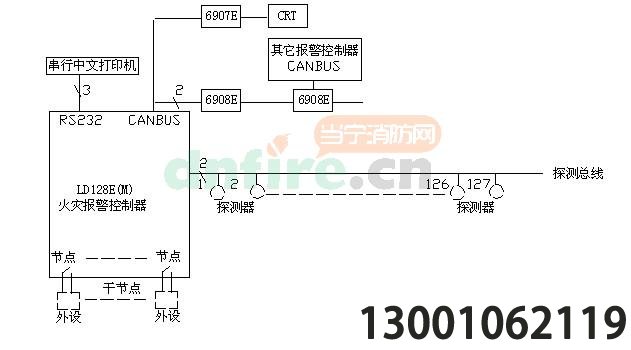

六、JB-QB/LD128E(M)-64火灾报警控制器系统框图
七、JB-QB/LD128E(M)-64火灾报警控制器布线要求
☆机内端子配线：所有引入线均剥开0.5cm，挂锡或用接线卡后接入端子。
☆信号二总线：导线：铜导线截面积≥1.0平方毫米，耐压≥250V，双绞线。
电缆：铜线截面积≥0.75平方毫米，耐压≥250V。
回路导线总电阻<50Ω，否则应考虑增大导线截面积，或加装总线中继器。
☆DC24V联动电源线：铜导线截面积≥1.0平方毫米，耐压≥250V双色双绞线。且回路导线总压降≤3V。否则应考虑增大导线截面积。
☆穿管要求：信号二总线应单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。
☆通讯时采用双芯屏蔽线接入串行接口。
☆电缆竖井(沟)内的布线要求：信号二总线在电缆(沟)竖井也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线，其平行间距应大于500毫米。
接头的处理：所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。
