JTWB-ZDF/LD3300E(F)点型感温火灾探测器(A2S)
一、JTWB-ZDF/LD3300E(F)点型感温火灾探测器(A2S)介绍：
JTWB-ZDF/LD3300E(F)点型定温火灾探测器是采用NTC传感元件，内置单片机，具有现场参数采集的能力，能准确分析火情、辨别真伪，降低误报率，并可根据应用场合的不同修改探测器的报警灵敏度阈值。JTWB-ZDF/LD3300E(F)为无编码探测器，不占节点地址。采用超薄式结构设计，无污染，抗潮湿、抗干扰能力强，可靠性高，性能价格比高。JTWB-ZDF/LD3300E(F)点型定温火灾探测器广泛适用用于各种工业和民用建筑中。该产品可通过LD4900E与我公司生产的LD128E系列控制器配合使用，是大面积无间隔防火区域的首选产品。经中国消防产品质量认证委员会按照GB4716-93和GB/T19001-2000检验和检测，符合认证要求，取得消防产品安全认证标志。
二、JTWB-ZDF/LD3300E(F)点型感温火灾探测器(A2S)性能：
★ 二总线，无极性
★ 无编码，不占节点地址
★ 火警状态，红色指示灯快闪
★ 内置单片机，工作可靠，误报率低
★ 抗潮湿、抗干扰能力强
★ 采用NTC传感元件，无污染
★ 可根据应用场合不同调整探测器的报警灵敏度阈值
三、JTWB-ZDF/LD3300E(F)主要技术指标：
| 主要技术指标 | |
| 内容 | 技术参数 |
| 类型 | 点型定温 |
| 报警温度 | 54℃-70℃ |
| 典型应用温度 | 25℃ |
| 最高应用温度 | 50℃ |
| 指示灯 | 红色指示灯巡检时闪亮，报警时常亮 |
| 工作电压 | DC12V-24V |
| 工作电流 | 静态电流：<50uA 报警电流:<15mA |
| 工作环境温度 | -10℃-54℃ |
| 工作环境相对湿度 | ≦95%RH(40±2℃) |
| 安装方式 | 配合本公司LD10EN底座安装使用，采用旋转式安装方式，安装方便 |
| 最大外形尺寸 | Φ104mm×高47mm |
| 重量 | 0.11kg±0.005kg |
四、JTWB-ZDF/LD3300E(F)结构与安装尺寸图：

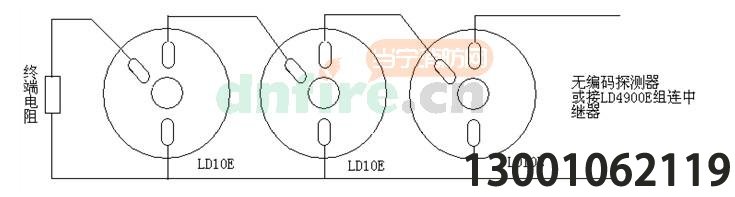

五、JTWB-ZDF/LD3300E(F)接线示意图：
终端电阻见LD4900E说明。
六、JTWB-ZDF/LD3300E(F)安装步骤：
★ 在天花板预埋或吊顶骨架装入两个M４的螺丝，中心距为55～90mm
★ 将探头底座固定在这两个螺丝上
★ 将两根总线分别连接到探头底座的接线端子上
★ 将探测器旋入探头底座中
七、JTWB-ZDF/LD3300E(F)布线要求：
探测器回路二总线宜选用截面积≥1.0mm2 的双色双绞铜芯线，穿金属管或阻燃管敷设，也可采用控制电缆，如：KVV-2×0.75;连接导线的长度应以总导线电阻＜70Ω为限，否则应增大导线的线径。24小时咨询热线13001062119
