JTF-GDF/LD3200E点型复合感烟感温火灾探测器(A2S)
一、JTF-GDF/LD3200E点型复合感烟感温火灾探测器(A2S)概述：
JTF-GDF/LD3200E点型复合感烟感温火灾探测器是利用光电传感器及温度传感器技术，内置单片机，具有现场参数采集的能力，能准确分析火情、辨别真伪，降低误报率，并可根据应用场合的不同修改探测器的报警灵敏度阈值。每个探测器占用一个节点地址，采用电子编码方式编码，操作方便。采用超薄式结构设计，无污染，抗潮湿、抗干扰能力强，可靠性高，性能价格比高。JTF-GDF/LD3200E点型复合感烟感温火灾探测器广泛应用于各种工业和民用建筑中。该产品可与我公司生产的JB-QG/LD128E系列控制器配合使用。经中国消防产品质量认证委员会按照GB4715-93、GB4716-93和GB/T19001-2000检验和检测，符合认证要求，取得消防产品安全认证。
二、JTF-GDF/LD3200E性能：
★ 二总线，无极性
★ 采用电子编码方式编码，占用一个节点地址（0～255号）
★ 火警状态，红色指示灯快速闪烁
★ 内置单片机，工作可靠，误报率低
★ 抗潮湿、抗干扰能力强
★ 采用光电传感器和温度传感器双传感技术，无污染
★ 可调整探测器的报警灵敏度阈值
三、JTF-GDF/LD3200E主要技术指标：
| 主要技术指标 | |
| 内容 | 技术参数 |
| 类型 | 烟温复合 |
| 报警温度 | 54℃-70℃(A2S) |
| 典型应用温度 | 25℃ |
| 最高应用温度 | 50℃ |
| 指示灯 | 红色指示灯巡检时闪亮，报警时常亮 |
| 工作电压 | DC14V-24V |
| 工作电流 | 静态电流：<0.5uA 报警电流:<1.5mA |
| 工作环境温度 | -40℃-54℃ |
| 工作环境相对湿度 | ≦95%RH(40±2℃) |
| 安装方式 | 配合本公司LD10EN底座安装使用，采用旋转式安装方式，安装方便 |
| 最大外形尺寸 | Φ104mm×高47mm |
| 重量 | 0.13kg±0.01kg |

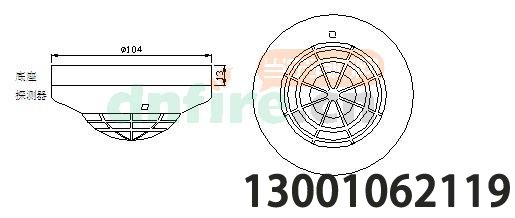

四、JTF-GDF/LD3200E结构与安装尺寸图：

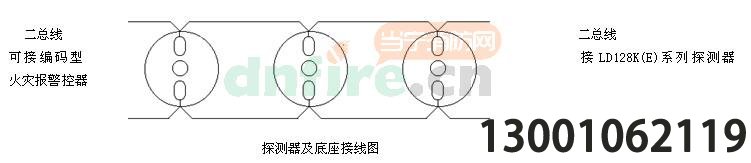

五、JTF-GDF/LD3200E接线示意图：
六、安装步骤：
★在天花板预埋或吊顶骨架装入两个M４的螺丝，中心距为55～90mm
★将探头底座固定在这两个螺丝上
★将两根总线分别连接到探头底座的接线端子上
★将探测器旋入探头底座中
七、布线要求：
探测器回路二总线宜选用截面积≥1.0mm2 的双色双绞铜芯线，穿金属管或阻燃管敷设，也可采用控制电缆，如：KVV-2×0.75;连接导线的长度应以总导线电阻＜70Ω为限，否则应增大导线的线径。24小时咨询热线13001062119
