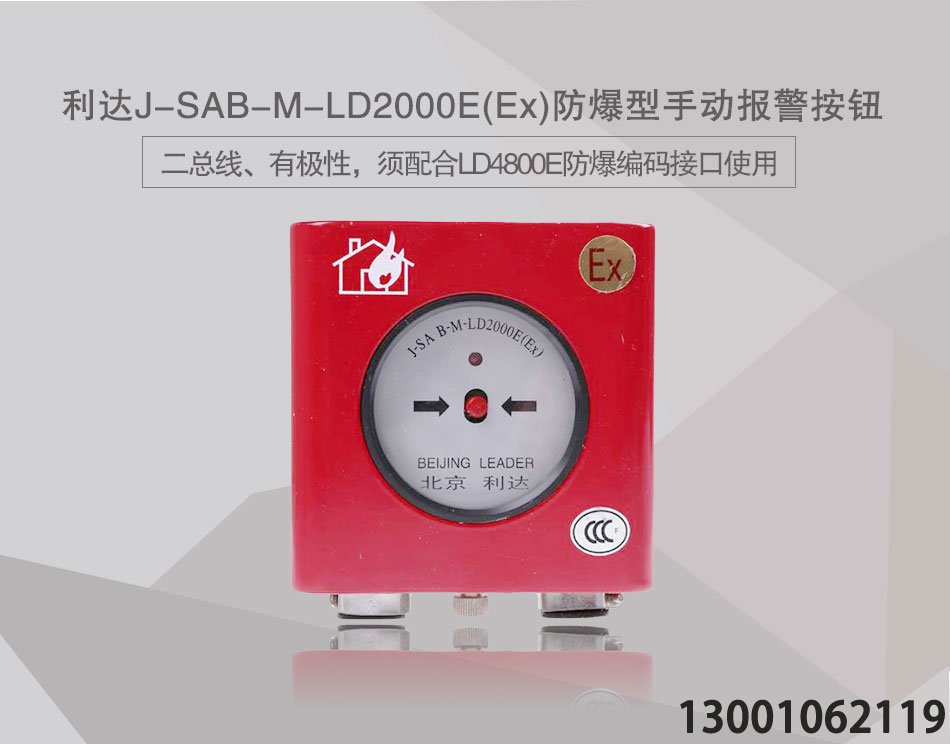

J-SAB-M-LD2000E(Ex)防爆型手动报警按钮
一、J-SAB-M-LD2000Ex防爆型手动报警按钮介绍：
J-SAB-M-LD2000Ex防爆型手动报警按钮采用特殊防爆技术。适用于石油、化工等行业，具有防爆要求的场所。可以通过LD4800E防爆编码接口与利达公司生产的LD128E系列火灾报警控制系统配合使用。满足GB3836.4-2000及国家防爆标准(本安型)i b Ⅱ CT6。

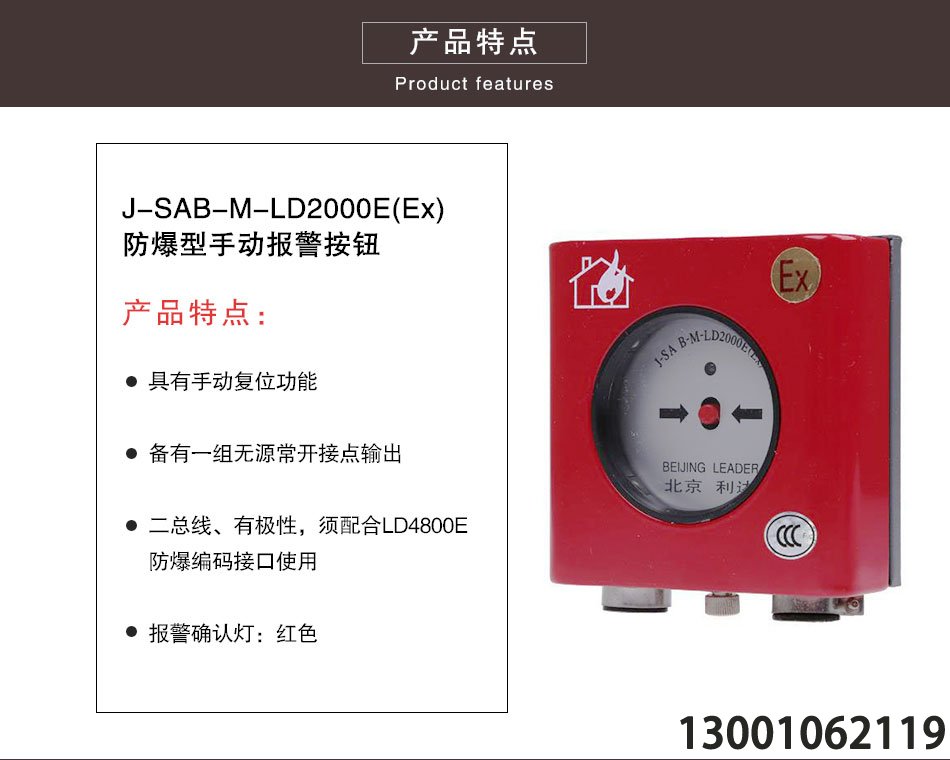

二、J-SAB-M-LD2000Ex防爆型手动报警按钮功能：
★二总线、有极性，须配合LD4800E防爆编码接口使用
★具有手动复位功能
★备有一组无源常开接点输出
★报警确认灯：红色

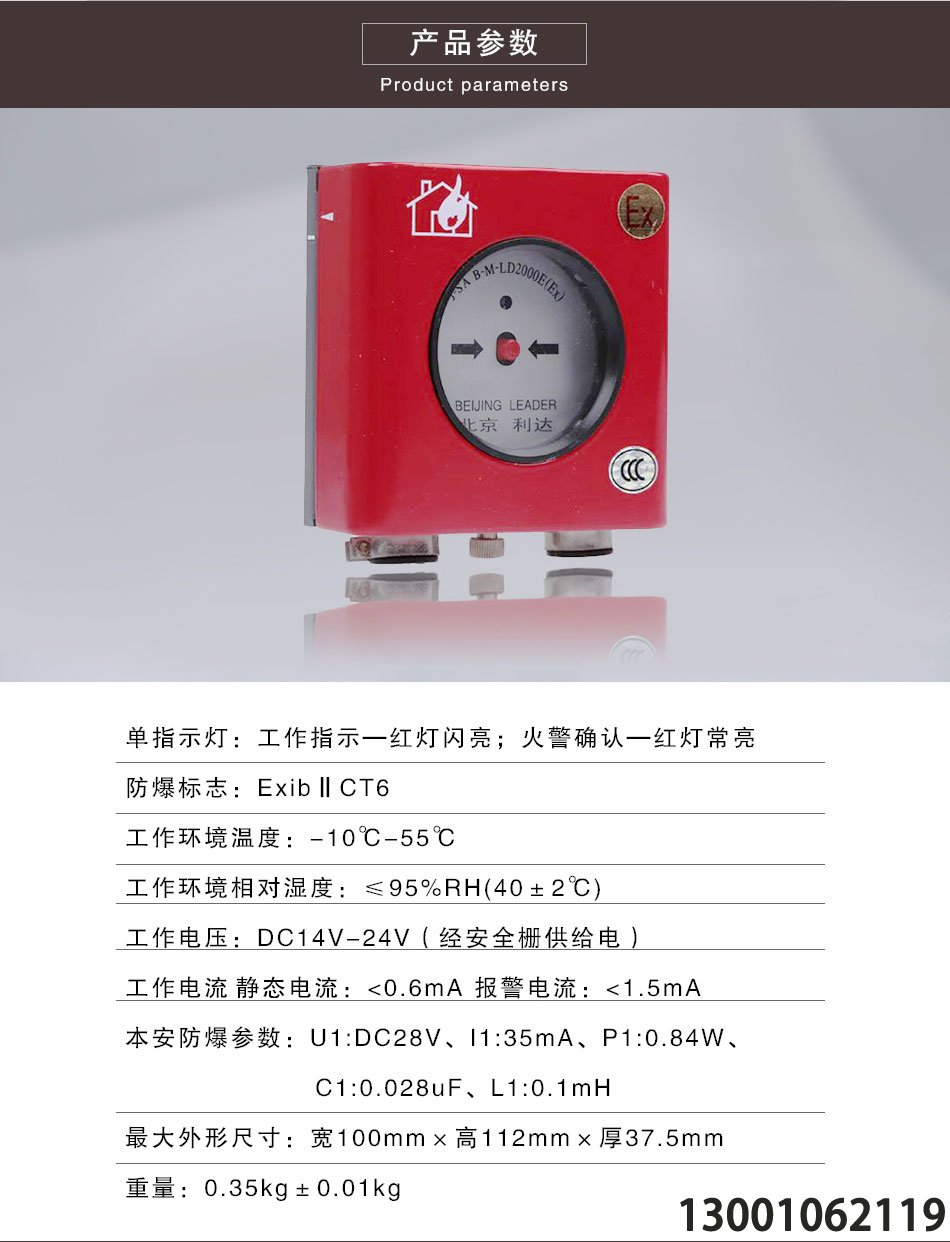

三、J-SAB-M-LD2000E(Ex)防爆型手动报警按钮主要技术指标：
| 内容 | 技术参数 |
| 单指示灯 | 工作指示——红灯闪亮 火警确认——红灯常亮 |
| 工作电压 | DC14V-24V（经安全栅供给电） |
| 工作电流 | 静态电流：<0.6mA 报警电流：<1.5mA |
| 工作环境温度 | -10℃-55℃ |
| 工作环境相对湿度 | ≦95%RH(40±2℃) |
| 防爆标志 | ExibⅡCT6 |
| 本安防爆参数 | U1:DC28V、I1:35mA、P1:0.84W、C1:0.028uF、L1:0.1mH |
| 最大外形尺寸 | 宽100mm×高112mm×厚37.5mm |
| 重量 | 0.35kg±0.01kg |

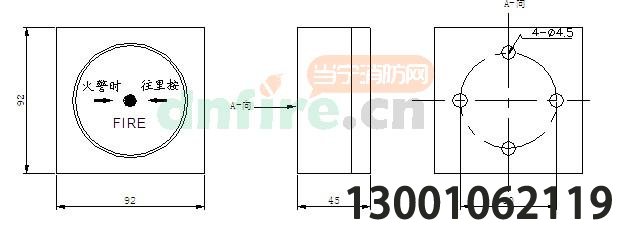

四、J-SAB-M-LD2000E(Ex)防爆手报结构与安装尺寸图：（底盘贴膜为银色）

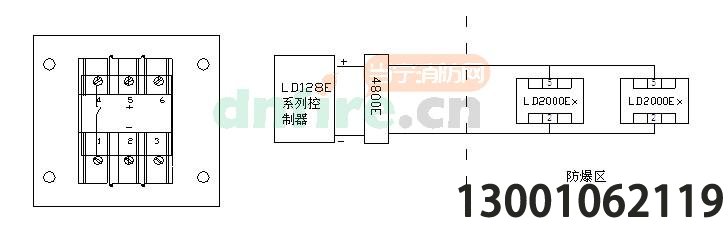

五、J-SAB-M-LD2000E(Ex)端子图与接线图示例：
六、J-SAB-M-LD2000E(Ex)防爆手报安装步骤：
★取底壳：LD2000Ex防爆手动报警按钮“底壳”和“按钮部分”两部分组成，从包装中取出后分开，取出底壳而将按钮部件暂时妥善保存于包装盒中。
★固定底座：将导线从底壳背面穿过圆孔，用合适的自攻螺钉把底座固定在墙面。
★接线：剪、剥导线后按上图接线图所示将各导线与相应端子正确连接。
★系统接线查验后，将“按钮部分”插到底座里，并按压使两部分扣紧合缝。
七、J-SAB-M-LD2000E(Ex)防爆型手动报警按钮布线要求：
★导线：探测器回路二总线宜选用截面积≥1.0mm2的双色双绞铜芯线,穿金属管或阻燃管敷设，也可采用控制电缆，
★如KVV—2×0.75。
★连接导线的长度应以总导线电阻＜70Ω为限，否则应增大导线的线径。
