一、利达LD6800EC-1输入输出模块介绍

利达LD6800EC-1输入输出模块采用单片机和智能软件，特殊防潮技术、表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于启动/停止送风机、排风机、电梯、切断电源、停空调等。可以与利达公司生产的LD128E系列火灾报警控制器配合使用。

二、利达LD6800EC-1输入输出模块功能

★ 控制二总线，无极性
★ 电源二总线，有极性
★ 占一节点地址，采用电子编码方式编址（0~255）
★ 单色指示灯显示模块动作信息
★ 可根据设备情况设置回答信号接收方式
★ 可根据设备情况设置有源输出信号是否为脉冲信号
★ 可输入一个联动设备动作后的反馈信号
★ 可输出一路电压信号和无源开关量信号
★ 注意：电源总线断电时，模块返回故障信号

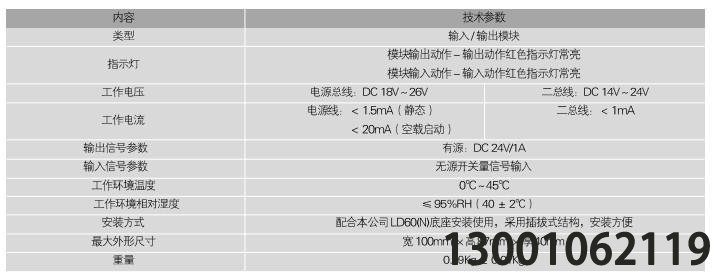

三、利达LD6800EC-1输入输出模块主要技术指标

四、利达结构与安装尺寸图：与LD4400E相同

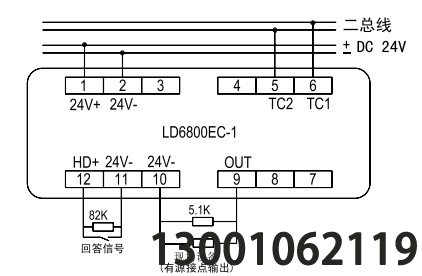

五、端子图与接线图示例

六、安装步骤：与LD4400E相同

七、布线要求：与LD3000E相同
