一、利达GB4524广播分配盘介绍

GB4524多线消防广播分配盘可以实现广播系统与本公司所生产的E/EN系列控制器配套使用，设有自动、手动、强制、通播、复位、背景广播及消防广播等功能,与控制器配套使用时，可实现控制系统发出火警信号后，消防广播系统自动启动，背景广播自动切断。
GB4524多线消防广播分配盘与本公司产品GB4210DG/GB4210DM消防广播录放盘、GB4310HAK/GB4330AAK/GB4350AAK（150W/300W/500W）消防广播功放盘、LD7300消防广播音箱配套使用。



二、利达GB4524广播分配盘功能

★可提供24路消防广播输出控制。
★可实时检测喇叭线路，开、短路故障时告警。
★与E/EN系列控制器通过CAN总线联接。

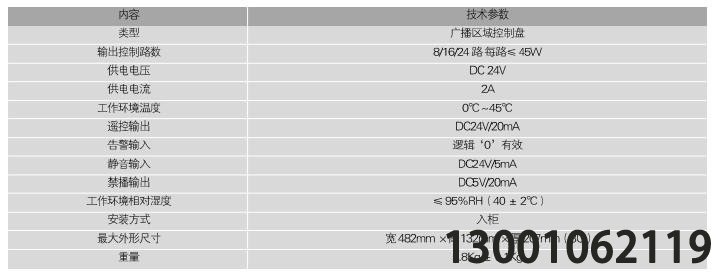

三、利达GB4524广播分配盘主要技术指标

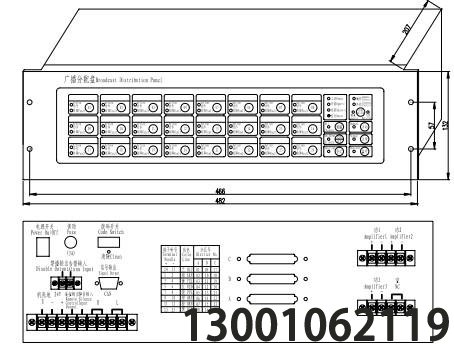

四、GB4524外形与结构尺寸及端子图

五、利达GB4524布线要求

★　机内端子配线：所有引入线均剥开1cm，挂锡后接入端子，接线端子应有标识。
★机柜内的消防控制线与广播线应分开敷设，以免造成干扰。
★　广播音频线：宜用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2）或选用截面积不小于1.0mm2的阻燃铜芯电缆（ZR-KVV2×1.0mm2），耐压≥250V。如果距离超过2Km，可选择较粗导线。
★数据线（级联输入/输出）：应采用非屏蔽八芯网络双绞线UTP-2*4。
★扩展键盘线：应采用八芯扁平网络线，配线不宜过长（≤50Ccm），以免影响传输质量。
★　穿管要求：应单独穿入金属管、阻燃硬质塑料管或封闭式线槽中，严禁与其它传输系统线路或消防系统中的信号线、电源线、电话线、启泵回答线、直启线等穿入同一管中敷设。
★　接头的处理：所有的连线接头都应焊接，并用绝缘套管密封，防止短路和漏电。24小时咨询热线13001062119
