一、利达GB4330AAK功率放大器介绍

GB4330AAK广播功率放大器为火警事故广播系统的配套产品之一。常与GB4210DG/GB4210DM广播录放盘配合使用，多线广播系统及总线广播系统均可配用。本设备为定压120V输出的有线广播功率放大器，它适合用于大楼内部的有线广播、农村有线广播、学校及工矿单位作扩音设备使用。




二、利达GB4330AAK功率放大器功能

★本设备为开关式功放，整机效率80%以上。
★本设备有自检功能。
★本设备设有输出电平显示电路。
★本设备设有超载指示和过载保护电路。
★本设备有告警输出：当出现主备电欠压、主电故障、功放保护等故障时，有灯指示和告警输出。
★本设备设有遥控启动及音量预置功能。


三、GB4330AAK功率放大器主要技术指标

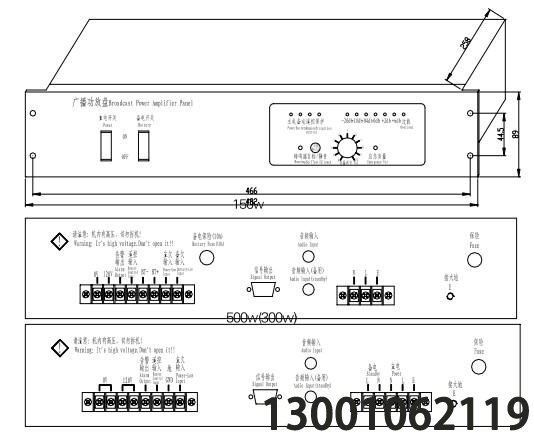

四、GB4330AAK外形与结构尺寸及端子图

五、前面板操作指示说明

☆电源开关：将主、备电电源开关打到ON的位置为开机，打到OFF位置为关机。
☆音量：调节音量旋钮，本设备的音频信号输出可随之发生变化。
☆电平指示：随着本设备音频信号输出幅度的变化，其显示将上下跳跃起浮变化。
☆工作指示：当本设备接通电源时，工作指示灯亮，说明本设备正处于正常工作状态。
☆遥控指示：当有DC24V/40mA加载到遥控端，遥控灯亮，功放进入预置音量广播（音量预置：调整应急音量内藏旋钮）。
☆主、备电指示：双色灯，正常工作时为绿灯，欠压故障时为黄灯。
☆过载指示：当本设备的输出功率超过额定功率时，过载指示灯亮，说明本设备正处于过载工作状态。（不允许工作在此状态）。
☆保护指示：当本设备输出短路或长时间处于过载状态时，本设备将自动锁闭输出而保护，同时保护灯亮。24小时咨询热线13001062119
